Produktdetails:
|
| Modell: | KWFS | Art der Operation: | AN/AUS--, einstufiger, Mikroschalter |
|---|---|---|---|
| Strömungsgeschwindigkeiten: | Sehen Sie Strömungsgeschwindigkeitstabelle | Flüssige Temperatur: | -20℃~120℃ |
| Ausgabe: | SPDT 15 (8A) 24/250VAC | ||
| Hervorheben: | 4W 3-Wege-Motorkugelventile,1.6Mpa 3-Wege-Motorkugelventil,4W BSP-Kugelventil mit motorisiertem Aktor |
||

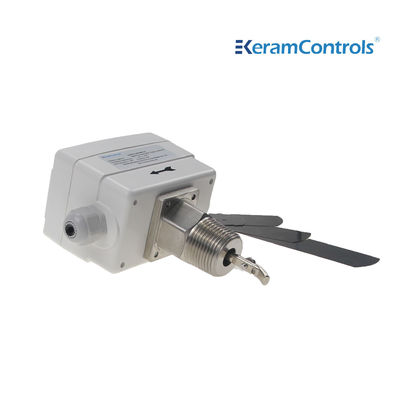

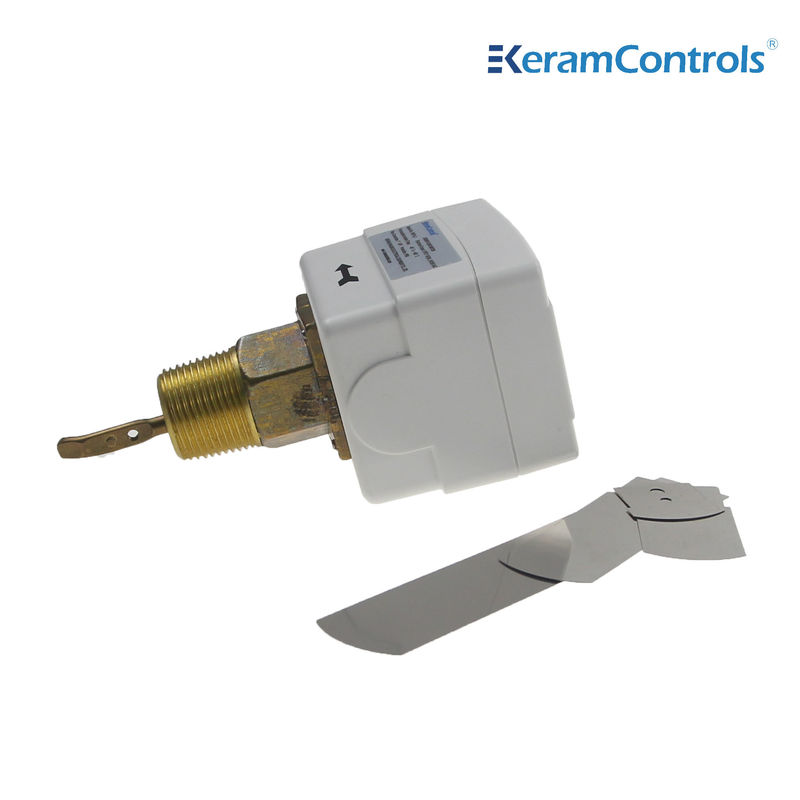

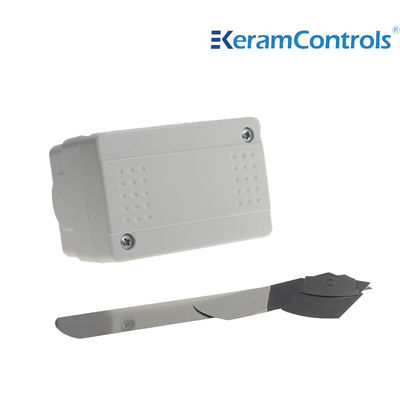

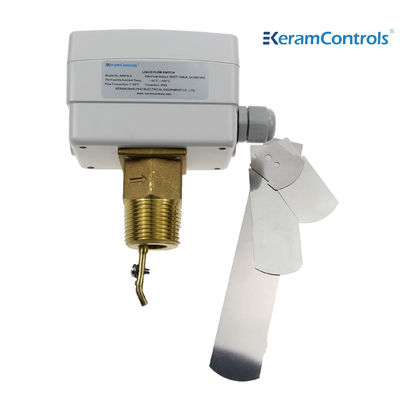

KWFS ist ein Durchflussschalter mit der Schutzart IP65, der in rauen Umgebungen eingesetzt werden kann. Der Kontakt mit dem Medium besteht aus Messing, was die Lebensdauer des Geräts verlängern kann.
Steuerung und Überwachung des Flüssigkeitsflusses von Heizkesseln, Pumpen usw. von Heizungs-, Kühl- und Klimaanlagen.
Merkmale
● Durchflussregelung von Wasser und normalen Medien
● Renovierter SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
●15(8A)250VAC Schaltleistung
● IP65, Gehäuse der Klasse I
● Einstellbarer Sollwert
● Paddel aus Edelstahl
● Messingmaterial
● Max. Flüssigkeitstemperatur 120℃
● Max. Arbeitsdruck 13,5 Ba
| Betriebsart | Ein/Aus, einstufig, Mikroschalter |
| Ausgang | SPDT 15(8A) 24/250VAC |
| Durchflussraten | Siehe Durchflussratentabelle |
| Einstellung der Durchflussrate | Innenschraube |
| Sensorelement | Paddel |
| Flüssigkeitsanwendungen | Heißes, kaltes, Brunnen-, Pool- und Meerwasser, Salzlake oder Ethylenglykol |
| Materialien der Teile, die mit der Flüssigkeit in Kontakt kommen | Messing |
| Paddelmaterial | Edelstahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchtigkeit | 10…90% RH, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerbeständiges ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Modelltypen
| Modell | Anschluss |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leitungsrohrgröße (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Durchflussverringerung ①&③Verbunden |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Durchflussverringerung ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Hinweis:
①Für Durchflussraten mit dem Suffix "Z" muss das 6-Zoll-Paddel installiert werden.
②Die Durchflussmengeneinheit der obigen Tabelle ist GPM (m /h)
Der Durchflussschalter kann in jeder Position fern von Bögen oder Drosselstellen installiert werden, wobei der Pfeil die Durchflussrichtung angibt. Wenn das Rohr vertikal ist, kalibrieren Sie den Bereich neu, um das Paddelgewicht auszugleichen. Wenn das Gerät nach unten montiert wird, achten Sie auf Schlacke und bringen Sie es in einem geraden Rohr an, das sich fern von Filtern, Ventilen usw. befindet, mit einer Länge von mindestens dem 5-fachen des Rohrdurchmessers stromaufwärts und stromabwärts des Geräts.
Hinweis:
Der Durchflussschalter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Einstellwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Das Abschaltventil muss ≥ dem Mindestdurchfluss entsprechen, der zum Schutz der Anlage erforderlich ist.
| Paddel installieren | |
| Rohr | NR. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
