Produktdetails:
|
| Name: | Flüssigkeitsströmungswächter | Art der Operation: | Ein/Aus, einstufig, Mikroschalter |
|---|---|---|---|
| Flüssigkeitstemperatur: | -20℃~120℃ | Zulässige Umgebungstemperatur: | -40℃~85℃ |
| Hervorheben: | Pneumatisches elektrisches Magnetventil,Elektrisches Magnetventil KSV 380V,KSV-CER 24 pneumatisches Magnetventil des Volts |
||

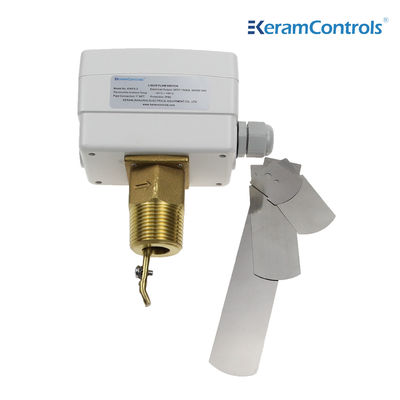

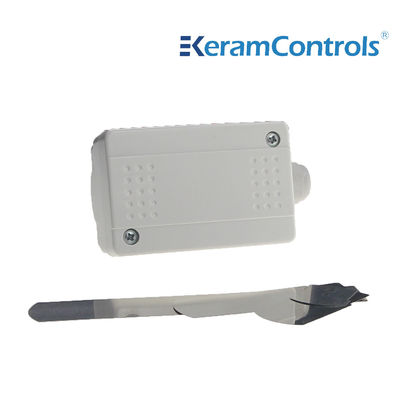

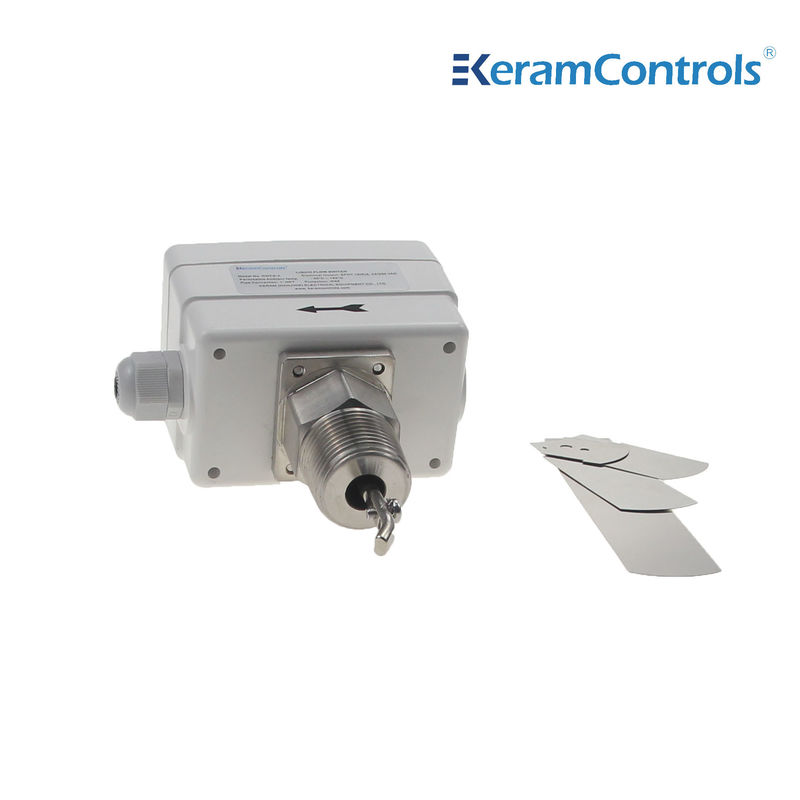

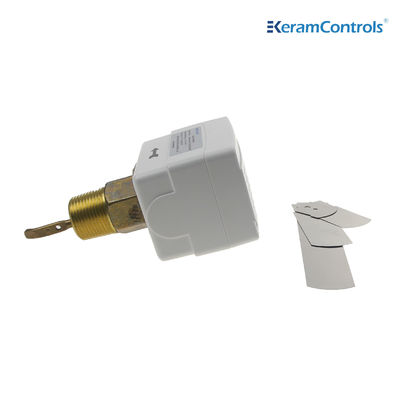

Flüssigkeitsströmungswächter der Serie KWFS, geeignet für Rohrleitungen in Industrieanlagen: Heizungs- und Klimaanlagen, Kälteanlagen und Wärmepumpen, Durchflusskontrolle von Wasser und konventionellen flüssigen Medien.
Steuerung und Überwachung des Flüssigkeitsflusses von Boilern, Pumpen usw. von Heizungs-, Kühl- und Klimaanlagen.
Merkmale
● Durchflussregelung von Wasser und normalen Medien
● Renovierter SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
● 15 (8 A) 250 VAC Schaltleistung
● Gehäuse IP65, Klasse I
● Sollwert einstellbar
● Edelstahlpaddel
●Messingmaterial
● max.Flüssigkeitstemperatur 120℃
● Max. Betriebsdruck 13,5 Ba
| Art der Operation | Ein/Aus, einstufig, Mikroschalter |
| Ausgabe | SPDT 15(8A) 24/250VAC |
| Fließraten | Siehe Durchflusstabelle |
| Einstellung der Durchflussrate | Interne Schraube |
| Sensorelement | Paddel |
| Flüssige Anwendungen | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Sole oder Ethylenglykol |
| Teilematerial in Kontakt mit Flüssigkeit | Messing |
| Paddelmaterial | Rostfreier Stahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchte | 10…90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerwiderstand ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Arten von Modellen
| Modell | Verbindung |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leitungsrohrgröße (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374.7 (85.1) |
204.7 (46,5) |
| Flussabnahme ①&③Verbunden |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158,0 (35.9) |
54,0 (12.3) |
319.7 (72.6) |
170,0 (3806) |
|
| Max.Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245,0 (55.6) |
118,0 (18.4) |
374.7 (85.1) |
144,0 (32.7) |
759.5 (172,5) |
415,0 (94.2) |
| Flussabnahme ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Notiz:
①Für Durchflussraten mit dem Zusatz „Z“ muss das 6-Zoll-Paddel installiert werden.
②Die Durchflusseinheit der obigen Tabelle ist GPM (m /h)
Der Strömungswächter kann in jeder Position fernab von Bögen oder Drosseln eingebaut werden, mit Pfeil auf Durchflussrichtung.Wenn das Rohr vertikal ist, kalibrieren Sie den Bereich neu, um das Paddelgewicht auszugleichen.Wenn das Gerät nach unten montiert ist, achten Sie auf Schlacken und tragen Sie es in einem geraden Rohr auf, das weit entfernt von Filtern, Ventilen usw. liegt und mindestens das 5-fache des Rohrdurchmessers vor und nach dem Gerät hat.
Notiz:
Der Strömungswächter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Einstellwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Das Abschaltventil muss ≥ dem minimalen Durchfluss sein, der erforderlich ist, um den Schutz der Anlage zu gewährleisten.
| Paddel installieren | |
| Rohr | NEIN. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4 "Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5 "Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6 "Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8 "Z | 1,2,3,4 |
