Produktdetails:
|
| Name: | Flüssige Strömungsschalter | Kundengebundene Unterstützung: | Soem |
|---|---|---|---|
| Garantie: | 1-jährig | Zertifizierung: | CE |
| Kontaktanordnung: | SPDT | Elektrischer Wert: | 15(8) EIN 24/250VAC |
| Zulässige Temperatur: | Paddel (- 20 | 120℃) | Installation: | vertikale Installation |
| Lieferung: | 3-5 Werktage | Kabel: | M18 |
| Fühler: | Paddel | Schutz: | IP65 |
| Farbe: | Weiß | ||
| Hervorheben: | Flüssige Messingströmungsschalter 24V,flüssige 24V Messingströmungsschalter,24V 15A auf weg von Wasserstromschalter |
||

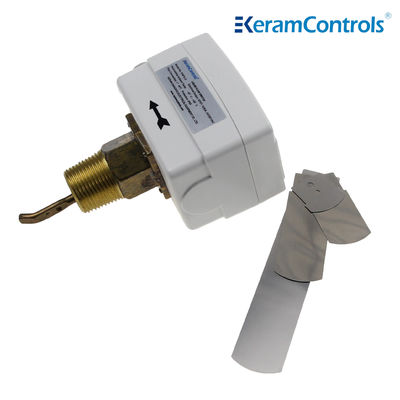

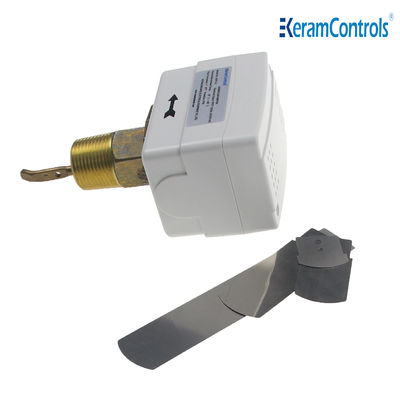

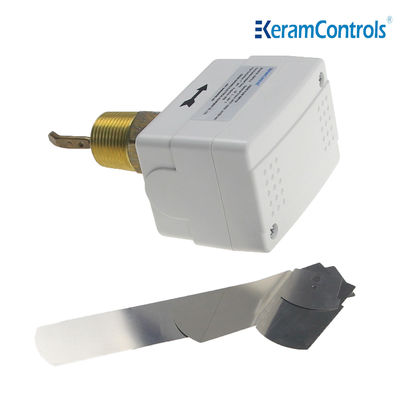

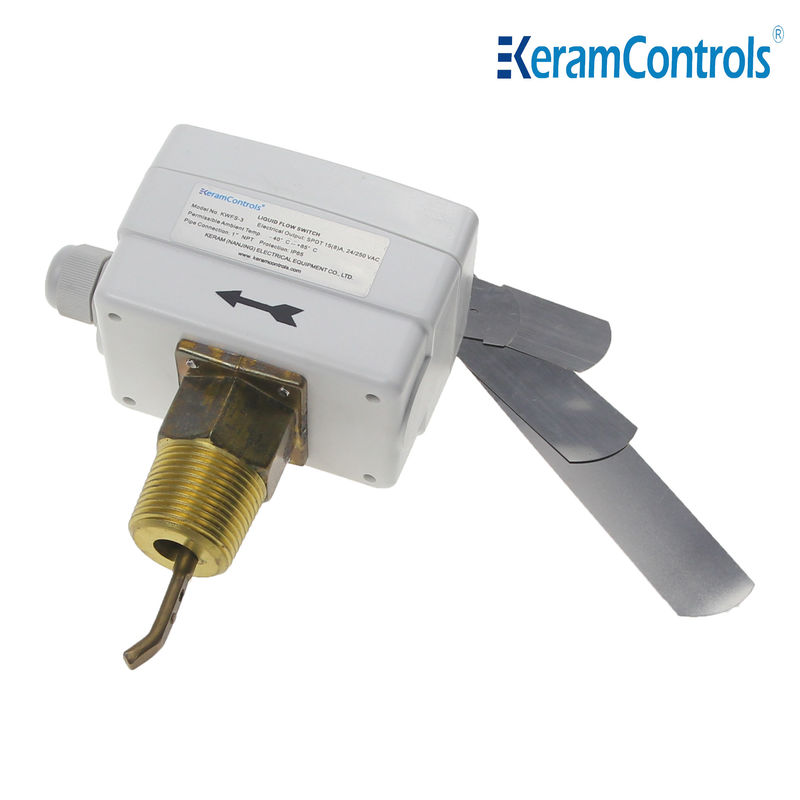

KWFS-Reihen-flüssiger Strömungsschalter
Der Fluss-Paddelschalter KWFS-Reihe flüssige, entsprochen für Rohre Industrieanlagen: Heizung und Klimaanlage, Kühlanlagen und Wärmepumpen. Steuerung des Datenflusses des Wassers und der normalen Medien.
Die Paddel sind justierbar, 1 bis 8" zu passen Größenrohr.
Der Fluss-Paddelschalter KWFS-Reihe flüssige bietet einen wirtschaftlichen Fluss an, der Lösung prüft.
Steuerung und flüssigen Fluss von Kesseln, Pumpen, etc. überwachen, der Heizung, des Abkühlens und des Klimageräts.
Eigenschaften
●Steuerung des Datenflusses des Wassers und der normalen Medien
●Erneuerter SPDT-Mikroschalter stellt die zuverlässige Schalterfunktion sicher
●Bewertung des Schalters 15 (8A) 250VAC
●IP65, Einschließung der Klasse I
●Satzball justierbar
●Edelstahlpaddel
●Messingmaterial
●Max. flüssiger Temp 120℃
●Maximaler Arbeitsdruck 13.5Ba
| Art der Operation | AN/AUS--, einstufiger, Mikroschalter |
| Ertrag | SPDT 15 (8A) 24/250VAC |
| Strömungsgeschwindigkeiten | Sehen Sie Strömungsgeschwindigkeitstabelle |
| Flussfestlegung- von tarifenanpassung | Interne Schraube |
| Fühler | Paddel |
| Flüssige Anwendungen | Heiß, gekühlt, wohl, Pool und Meerwasser, Salzlösung oder Ethylenglycol |
| Teilmaterial in Verbindung mit Flüssigkeit | Messing |
| Paddelmaterial | Edelstahl |
| Flüssige Temperatur | -20℃~120℃ |
| Zulässige umgebende Temperatur | -40℃~85℃ |
| Zulässige umgebende Feuchtigkeit | 10… 90% relative Feuchtigkeit, kondensationsfrei |
| Kabeleinführung | Installation M18 |
| Wohnung | Feuerfestigkeit ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 1.0Kg |
Arten des Modells
| Modell | Verbindung |
| KWFS-1 | 1/2“ -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11 ½ NPT |
| Leitungsrohr-Größe (herein.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Fluss-Zunahme ①u. ② angeschlossen |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Fluss-Abnahme ①u. ③ angeschlossen |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Fluss-Zunahme ①u. ② angeschlossen |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Fluss-Abnahme ①u. ③ angeschlossen |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Anmerkung:
①Für Strömungsgeschwindigkeiten mit Suffix „Z“, muss das 6-Zoll-Paddel installiert sein.
②Die Strömungsgeschwindigkeitseinheit der oben genannten Tabelle ist GPM (m /h)
Der Strömungsschalter kann in jede Position weit von Ellbögen oder throttlings, mit Pfeil auf Strömungsrichtung installiert sein. Wenn Rohr vertikal ist, eichen Sie Strecke nach, um Paddelgewicht zu balancieren. Wenn das Gerät abwärts angebracht wird, mach's gut zu den Schlacken und wenden Sie es in einem geraden Rohr an, das weit von Filter, Ventile, etc., mit Länge mindestens 5mal der Durchmesser des Rohres aufwärts und abwärts gerichtet die Einheit ist.
Anmerkung:
Der Strömungsschalter ist an seiner minimalen Empfindlichkeit fabrikkalibriert. Um das gesetzte Ventil zu erhöhen, drehen Sie die Justierschraube nach rechts. Das Ausschnittventil muss ≥the minimaler Fluss sein, der notwendig ist, dem Schutz der Anlage zu garantieren.
| Installieren Sie Paddel | |
| Rohr | NEIN. |
| 1" | 1 |
| 11/4“ | 1 |
| 11/2“ | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
