Produktdetails:
|
| Art der Operation: | AN/AUS--, einstufiger, Mikroschalter | Ausgabe: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Sensorelement: | Schwimmen | Flussfestlegung- von tarifenanpassung: | Interne Schraube |
| Paddelmaterial: | aus rostfreiem Stahl | ||
| Hervorheben: | Flüssige KMFS2 Strömungsmesswertgeber,Flüssige IP65 Strömungsmesswertgeber,Schwarzer elektromagnetischer Strömungsschalter |
||

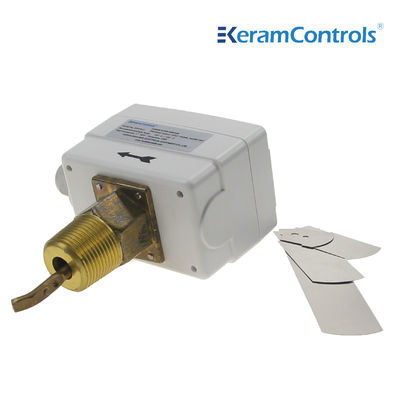

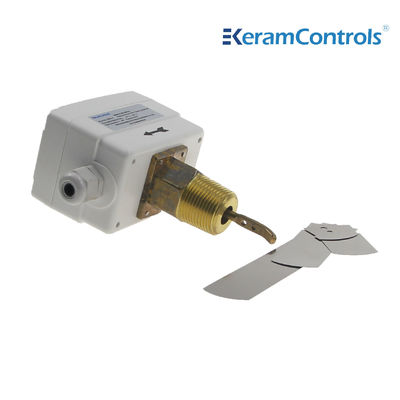

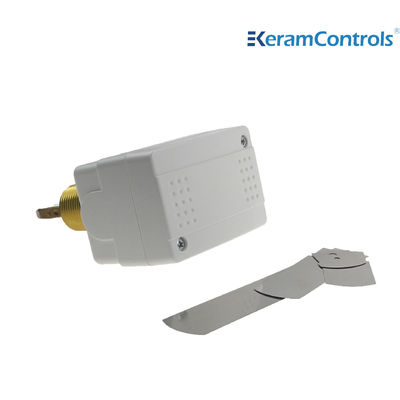

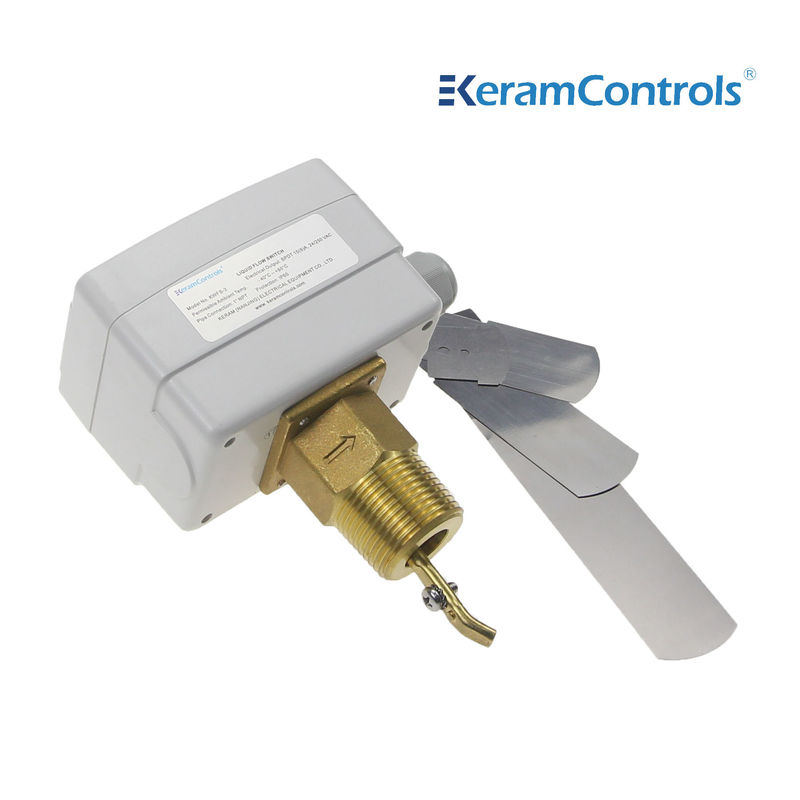

KWFS ist ein Durchflussschalter mit Schutzklasse IP65, der in rauen Umgebungen eingesetzt werden kann, und sein Kontakt mit dem Medium besteht aus Messing, was die Lebensdauer der Ausrüstung verlängern kann.
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.
Eigenschaften
● Steuerung des Wasserflusses und der normalen Medien
● Der neue SPDT-Mikro-Schalter sorgt für eine zuverlässige Schaltfunktion
●15 ((8A) 250VAC-Schalterbezeichnung
● IP65, Gehäuse der Klasse I
● Einstellbar
● Edelstahlpaddel
●Brassmaterial
● Max. Flüssigkeitstemperatur 120°C
● Maximaler Arbeitsdruck 20 Ba
| Art des Vorgangs | Ein-Stufen-Mikro-Schalter |
| Ausgabe | SPDT 15 ((8A) 24/250VAC |
| Durchflussraten | Siehe Tabelle der Durchflussmenge |
| Anpassung der Strömungsrate | Innenschraube |
| Sensorelement | Schwimmen |
| Flüssigkeitsanwendungen | Warmes, gekühltes, gutes, Pool- und Meerwasser, Sole oder Ethylenglycol |
| Teile, die mit Flüssigkeit in Berührung kommen | mit einer Breite von nicht mehr als 20 mm |
| Material für Paddeln | mit einer Breite von nicht mehr als 20 mm |
| Flüssigkeitstemperatur | -20°C bis 120°C |
| Zulässige Umgebungstemperatur | -40°C bis 85°C |
| zulässige Luftfeuchtigkeit | 10...90% RH, nicht kondensierbar |
| Eintritt der Kabel | Einrichtung für die M18 |
| Wohnungen | Feuerbeständigkeit ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 10,0 kg |
Typen von Modellen
| Modell | Verbindung |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Größe des Leitungsrohrs | 1 | Ein Viertel. | Ein und eine Hälfte | 2 | Zwei Viertel. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.Fluss | Zunahme des Flusses ①&2Verknüpft |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Ich weiß nicht.7 (14.7) |
35.2 (8.0) |
125 (Bereich 28.4) |
57.01 (Mehr als 12,9) |
190.0 (43.1) |
74.0 (Mehr) |
374.7 85.1) |
204.7 (46.5) |
| Verringerung des Flusses ①&3Verknüpft |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.Fluss | Zunahme des Flusses ①&2Verknüpft |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Mittelwert) |
245.0 (S. 55.6) |
118.0 (26.8) |
374.7 85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Verringerung des Flusses ①&3Verknüpft |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (Mittelmeer) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 Ausgerichtet |
729.6 (165.7) |
400.6 (90.8) |
|
Anmerkung:
1Für Durchflussraten mit dem Suffix "Z" ist das 6-Zoll-Paddel zu installieren.
2Die Durchflussmenge der obigen Tabelle beträgt GPM (m / h)
Der Strömungsschalter kann in jeder Position entfernt von Ellenbogen oder Drosseln mit Pfeil auf der Strömungsrichtung installiert werden.Wenn die Vorrichtung nach unten montiert ist, die Schlacke sorgfältig zu behandeln und in einem geraden Rohr, das weit von Filtern, Ventilen usw. entfernt ist, mit einer Länge, die mindestens das Fünffache des Durchmessers des Rohres vor und nach der Einheit beträgt, aufzutragen.
Anmerkung:
Der Strömungsschalter ist in der Fabrik auf seine Mindestempfindlichkeit kalibriert.Um das Einstellventil zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn.Das Ausschnittventil muss ≥ den Mindestdurchfluss erreichen, der für den Schutz der Anlage erforderlich ist..
| Installieren von Paddle | |
| Rohr | Nein, nicht wirklich. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
