Produktdetails:
|
| Flussfestlegung- von tarifenanpassung: | Interne Schraube | Flüssige Anwendungen: | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Sole oder Ethylenglykol |
|---|---|---|---|
| Zulässige Umgebungstemperatur: | -40°C bis 85°C | Wohnung: | ABS oder PC |
| Farbe: | Weiß | Kabeleinführung: | Installation M18 |
| Hervorheben: | Flüssige IP65 Strömungsschalter,Klimaanlagen-flüssige Strömungsschalter,Weißer Strömungsschalter für Wasser |
||

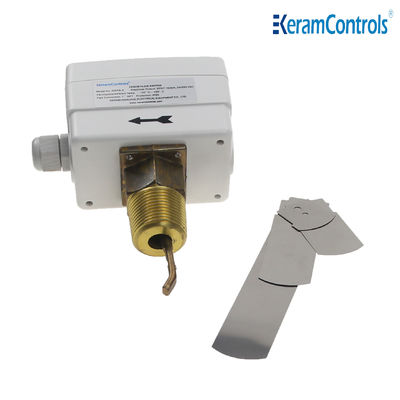

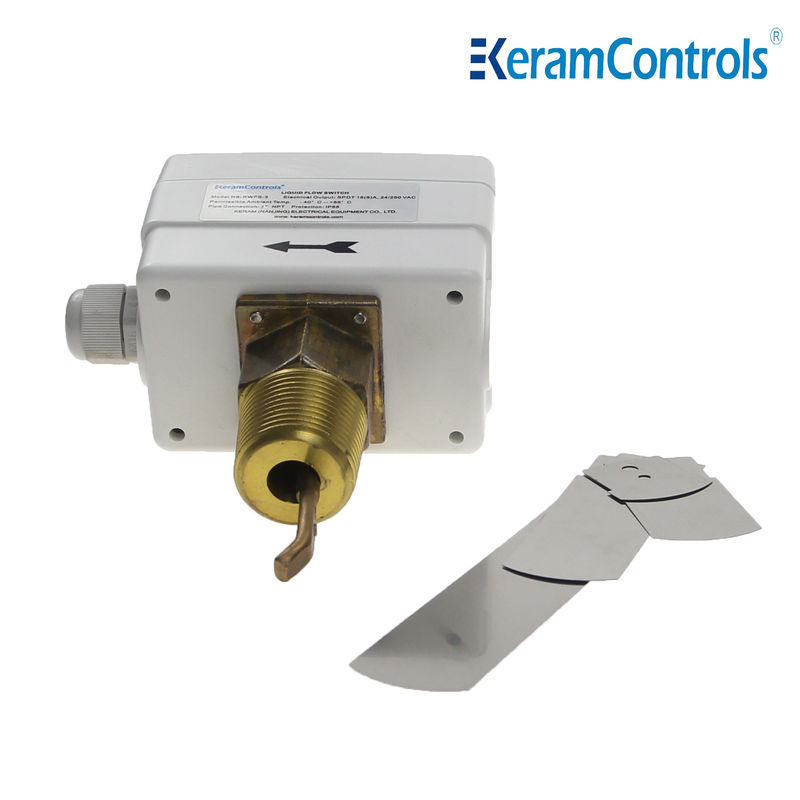

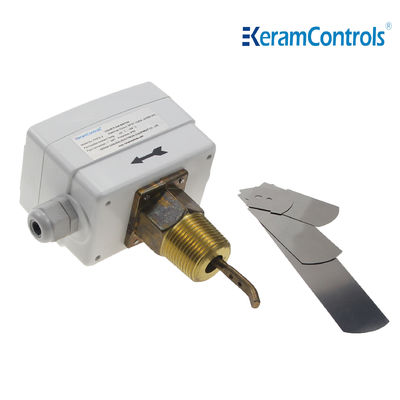

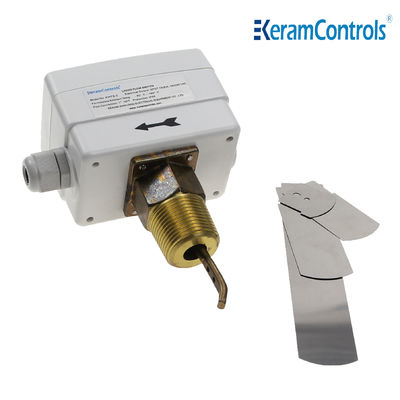

KWFS-Durchflussschalter werden zur Messung und Steuerung des Flüssigkeitsflusses im Rohr, wie Wasser, Alkohol usw., sowie an den Stellen verwendet, an denen ein Kettenwirkungseffekt oder ein Abtrennschutz erforderlich ist.
Die KWFS-Flussschalter der Serie verfügen über einen SPDT-Schalter, eine vollständig versiegelnde Struktur als Hülle und Edelstahl als Innenkomponenten, wodurch sie unter allen Bedingungen sichergestellt werden können.
Es wird weit verbreitet verwendet, um Veränderungen des Flusses von Flüssigkeiten zu erkennen, die durch Rohre fließen, wie Wasser, Ethylen, Glycol oder andere nicht gefährliche Flüssigkeiten.Wenn der Flüssigkeitsdurchfluss die festgelegte Durchflussgeschwindigkeit übersteigt oder untersteigt, kann sein einpoliger, doppelter Schaltkontakt (SPDT) einen Schaltkreis einschalten und den anderen gleichzeitig abschalten.Der Strömungsschalter wird normalerweise verwendet, wenn eine Kette oder eine "Schnittstelle" vorhanden ist.Die typische Anwendung findet sich dort, wo eine Kettenaktion oder "Cut-off"-Garantie erforderlich ist, z. B. wenn kritische oder hochwertige Produkte garantiert werden müssen.Dieser Zielflussschalter wird oft als unabhängige Sicherungskontrolle verwendet.
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.
Eigenschaften
● Steuerung des Wasserflusses und der normalen Medien
● Der neue SPDT-Mikro-Schalter sorgt für eine zuverlässige Schaltfunktion
●15 ((8A) 250VAC-Schalterbezeichnung
● IP65, Gehäuse der Klasse I
● Einstellbar
● Edelstahlpaddel
●Brassmaterial
● Max. Flüssigkeitstemperatur 120°C
● Maximaler Arbeitsdruck 20 Ba
| Art des Vorgangs | Ein-Stufen-Mikro-Schalter |
| Ausgabe | SPDT 15 ((8A) 24/250VAC |
| Durchflussraten | Siehe Tabelle der Durchflussmenge |
| Anpassung der Strömungsrate | Innenschraube |
| Sensorelement | Schwimmen |
| Flüssigkeitsanwendungen | Warmes, gekühltes, gutes, Pool- und Meerwasser, Sole oder Ethylenglycol |
| Teile, die mit Flüssigkeit in Berührung kommen | mit einer Breite von nicht mehr als 20 mm |
| Material für Paddeln | mit einer Breite von nicht mehr als 20 mm |
| Flüssigkeitstemperatur | -20°C bis 120°C |
| Zulässige Umgebungstemperatur | -40°C bis 85°C |
| zulässige Luftfeuchtigkeit | 10...90% RH, nicht kondensierbar |
| Eintritt der Kabel | Einrichtung für die M18 |
| Wohnungen | Feuerbeständigkeit ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 10,0 kg |
Typen von Modellen
| Modell | Verbindung |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Größe des Leitungsrohrs | 1 | Ein Viertel. | Ein und eine Hälfte | 2 | Zwei Viertel. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.Fluss | Zunahme des Flusses ①&2Verknüpft |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (Bereich 28.4) |
57.01 (Mehr als 12,9) |
190.0 (43.1) |
74.0 (Mehr) |
374.7 85.1) |
204.7 (46.5) |
| Verringerung des Flusses ①&3Verknüpft |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.Fluss | Zunahme des Flusses ①&2Verknüpft |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Mittelwert) |
245.0 (S. 55.6) |
118.0 (26.7) |
374.7 85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Verringerung des Flusses ①&3Verknüpft |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (Mittelmeer) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 Ausgerichtet |
729.6 (165.7) |
400.6 (90.8) |
|
Anmerkung:
1Für Durchflussraten mit dem Suffix "Z" ist das 6-Zoll-Paddel zu installieren.
2Die Durchflussmenge der obigen Tabelle beträgt GPM (m / h)
Der Strömungsschalter kann in jeder Position entfernt von Ellenbogen oder Drosseln mit Pfeil auf der Strömungsrichtung installiert werden.Wenn die Vorrichtung nach unten montiert ist, die Schlacke sorgfältig zu behandeln und in einem geraden Rohr, das weit von Filtern, Ventilen usw. entfernt ist, mit einer Länge, die mindestens das Fünffache des Durchmessers des Rohres vor und nach der Einheit beträgt, aufzutragen.
Anmerkung:
Der Strömungsschalter ist in der Fabrik auf seine Mindestempfindlichkeit kalibriert.Um das Einstellventil zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn.Das Ausschnittventil muss ≥ den Mindestdurchfluss erreichen, der für den Schutz der Anlage erforderlich ist..
| Installieren von Paddle | |
| Rohr | Nein, nicht wirklich. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
