Schalter für die Wasserflussregelung und Wasserpumpenstromsensor

Beschreibung

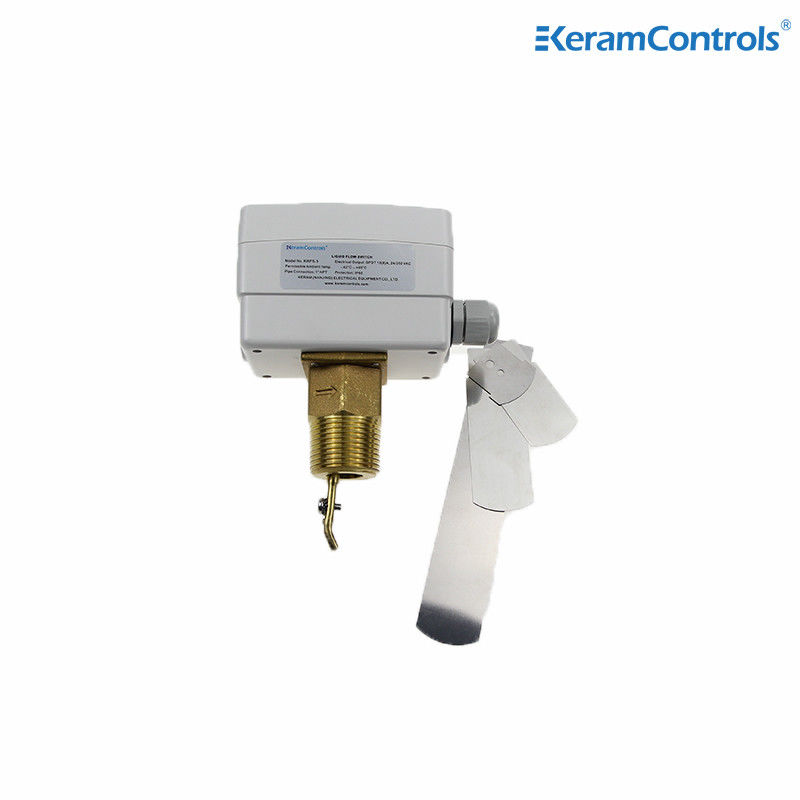

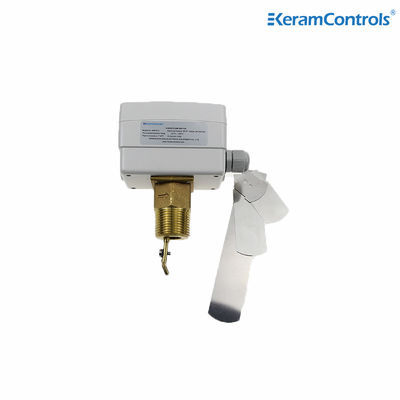

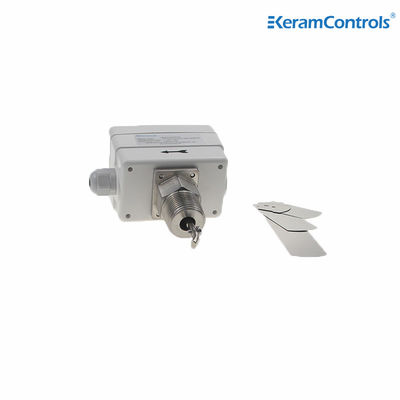

Der KWFS-Wasserflussschalter ist ein Stromflussschalter aus Verbundwerkstoffgehäuse mit einem Schutzniveau von IP65, der relativ rauen Betriebsumgebungen gerecht werden kann.bei gleichzeitiger Gewährleistung seiner Stabilität während des Betriebs und Erhöhung seiner Lebensdauer, wodurch die Nutzungskosten der Kunden gesenkt werden.

Das Funktionsprinzip ist, dass der Durchflussschalter des Zieltyps (Baffeltyp) zur Erkennung eines einseitigen oder zweiseitigen Luft-, Öl- und Wasserflusses verwendet wird.Wenn die Flüssigkeit durch das Rohr fließtDurch die Einstellung des Einstellschraubers arbeitet der einpolige Doppelwirbelmikroschalter bei der eingestellten Durchflussrate und gibt ein Schaltsignal aus.Das Baffle Offset drückt das Magnetmodul nach oben.Wird verwendet, um einseitige Luft- und Wasserströme zu erkennen, und es sollte keine verwickelten Trümmer im Wasser geben.Wenn die Flüssigkeit in der angegebenen Richtung durch das Rohr fließtDurch die Anpassung des Regelschraubers arbeitet der einpolige Doppelwirbel-Mikroschalter bei der eingestellten Durchflussrate und gibt ein Schaltsignal aus.Großer festgelegter Durchflussbereich und bequeme Einstellung werden häufig für die Wassermessung verwendet, Gas, Öl und andere Medien.

Anwendung

Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.

Eigenschaften

● Steuerung des Wasserflusses und der normalen Medien
● Der neue SPDT-Mikro-Schalter sorgt für eine zuverlässige Schaltfunktion
●15 ((8A) 250VAC-Schalterbezeichnung
● IP65, Gehäuse der Klasse I
● Einstellbar
● Edelstahlpaddel
● Messingmaterial
● Max. Flüssigkeitstemperatur 120°C
● Maximaler Arbeitsdruck 20 Ba

Spezifikationen

Typen von Modellen

Tabelle der Flüssigkeitsmengen


Anmerkung:
1Für Durchflussraten mit dem Suffix "Z" ist das 6-Zoll-Paddel zu installieren.
2Die Durchflussmenge der obigen Tabelle beträgt GPM (m / h)


Elektrische Verkabelung

Einrichtung

Der Strömungsschalter kann in jeder Position entfernt von Ellenbogen oder Drosseln mit Pfeil auf der Strömungsrichtung installiert werden.Wenn die Vorrichtung nach unten montiert ist, die Schlacke sorgfältig zu behandeln und in einem geraden Rohr, das weit von Filtern, Ventilen usw. entfernt ist, mit einer Länge, die mindestens das Fünffache des Durchmessers des Rohres vor und nach der Einheit beträgt, aufzutragen.


Anmerkung:
Der Strömungsschalter ist in der Fabrik auf seine Mindestempfindlichkeit kalibriert.Um das Einstellventil zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn.Das Ausschnittventil muss ≥ den Mindestdurchfluss erreichen, der für den Schutz der Anlage erforderlich ist..


Abmessungen (mm)

Paddeln
