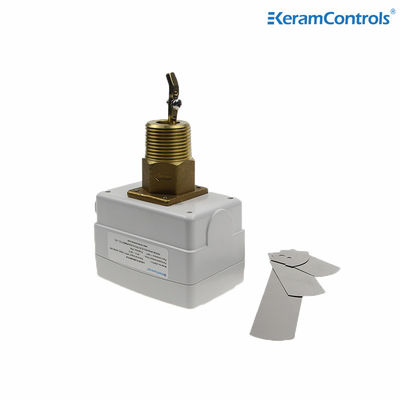

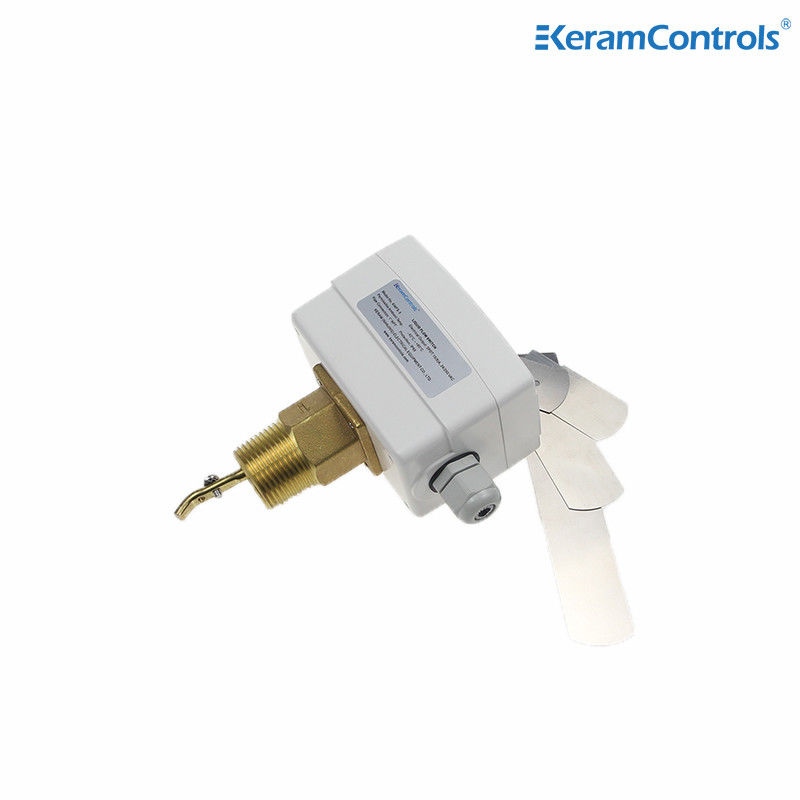

Durchflussschalter für Wasserpumpe Wasserpumpe Durchflusssensor

Beschreibung

KWFS ist in einem Wasserrohr installiert und ist ein Detektionselement, das mit Flüssigkeit in Kontakt kommt.Und wenn das Wasser fließend ist,, wird die Zielströmung betroffen und belastet, und je größer das Wasservolumen, desto größer die Aufprallkraft.Umwandlung des Durchflusssignals des Wassers in ein Verschiebungssignal des ZieldurchflussblattsWenn der Durchfluss bis zur oberen Grenze des eingestellten Wertes steigt oder bis zur unteren Grenze des eingestellten Wertes sinkt,die Zielströmungsplatte drückt die Mikroschalterwirkung der Steuervorrichtung durch den Übertragungsmechanismus, das ein Steuersignal an die Vorrichtung sendet.

Anwendung

Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.

Eigenschaften

● Steuerung des Wasserflusses und der normalen Medien
● Der neue SPDT-Mikro-Schalter sorgt für eine zuverlässige Schaltfunktion
●15 ((8A) 250VAC-Schalterbezeichnung
● IP65, Gehäuse der Klasse I
● Einstellbar
● Edelstahlpaddel
● Messingmaterial
● Max. Flüssigkeitstemperatur 120°C
● Maximaler Arbeitsdruck 20 Ba

Spezifikationen

Typen von Modellen

Tabelle der Flüssigkeitsmengen


Anmerkung:
1Für Durchflussraten mit dem Suffix "Z" ist das 6-Zoll-Paddel zu installieren.
2Die Durchflussmenge der obigen Tabelle beträgt GPM (m / h)


Elektrische Verkabelung

Einrichtung

Der Strömungsschalter kann in jeder Position entfernt von Ellenbogen oder Drosseln mit Pfeil auf der Strömungsrichtung installiert werden.Wenn die Vorrichtung nach unten montiert ist, die Schlacke sorgfältig zu behandeln und in einem geraden Rohr, das weit von Filtern, Ventilen usw. entfernt ist, mit einer Länge, die mindestens das Fünffache des Durchmessers des Rohres vor und nach der Einheit beträgt, aufzutragen.


Anmerkung:
Der Strömungsschalter ist in der Fabrik auf seine Mindestempfindlichkeit kalibriert.Um das Einstellventil zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn.Das Ausschnittventil muss ≥ den Mindestdurchfluss erreichen, der für den Schutz der Anlage erforderlich ist..


Abmessungen (mm)

Paddeln
