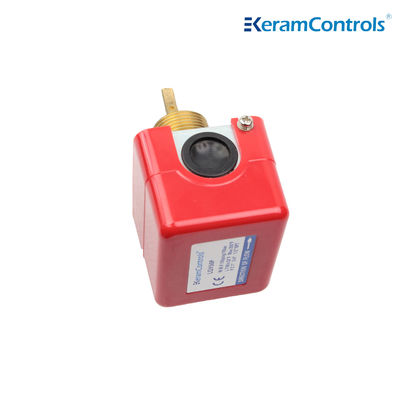

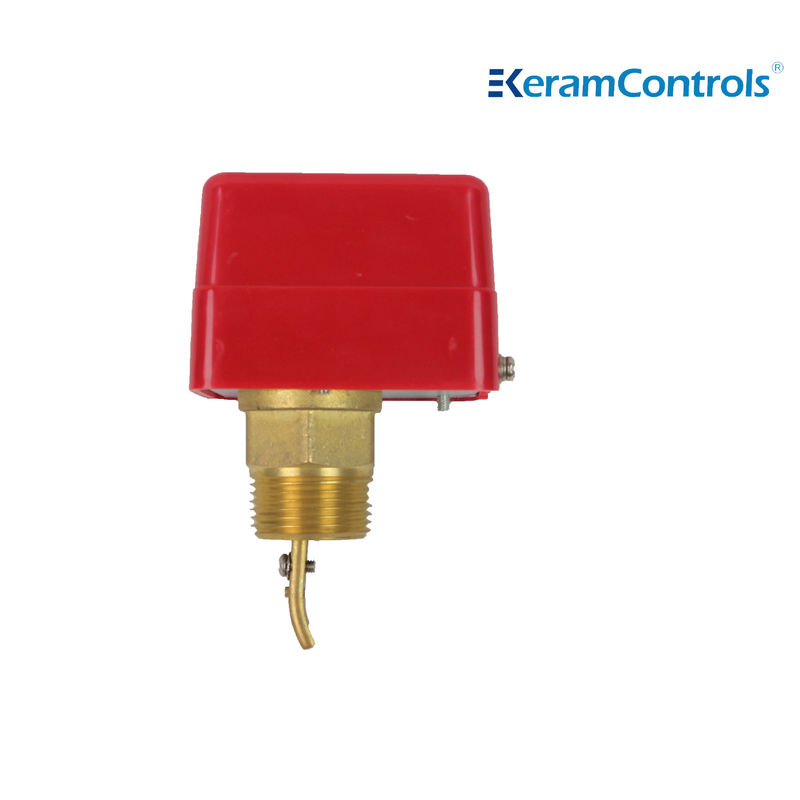

Flüssigkeitsflussschalter der LQY-Serie
| Art der Operation: | AN/AUS--, einstufiger, Mikroschalter | Flussfestlegung- von tarifenanpassung: | Interne Schraube |
|---|---|---|---|
| Paddelmaterial: | Edelstahl | Schutz: | IP54 |
| Farbe: | Rot | Flüssige Anwendungen: | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Sole oder Ethylenglykol |
| Zulässige Umgebungstemperatur: | -20℃~85℃ | ||
| Hervorheben |
CE-Anlage für Luftstromwechselkanäle,IP54-Anlage von Schaltkanälen,Luftkonditionierter Luftstromprüfschalter |
||
IP54 Luftströmungsschalter Kanalinstallation für Klimaanlagen
Beschreibung
Flüssigkeitsflussschalter der LQY-Serie für Rohrleitungen in Industrieanlagen: Heiz-, Klimaanlagen, Kältesysteme und Wärmepumpen
Merkmal
- Der Flüssigkeitsflussschalter der LQY-Serie wird zur Überwachung der Flussänderung verwendet
- Erneuerte SPDT-Mikroschalter sorgen für eine zuverlässige Schaltfunktion
- Höchsttemperatur von 120°C
- Flüssigkeitsdruck bis 1 MPa

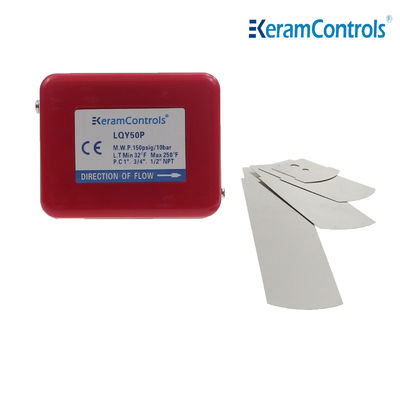

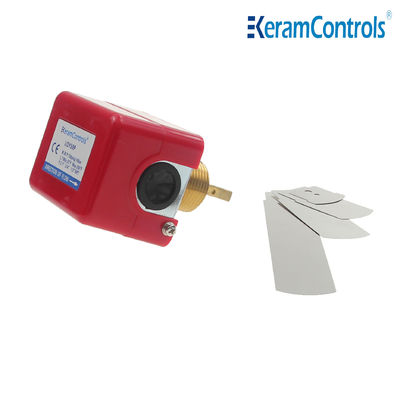

- 3 Edelstahlblätter für Rohrleitungen mit einem Durchmesser von 25-75 mm
- 6 zusätzliche Klingen für Rohre mit einer Breite von 100-150 mm
- Schutztyp IP54
- Verschiedene Verbindungen sind auf Anfrage verfügbar
- Maximaler Arbeitsdruck 13,5 Bar
- Elektrische Belastung AC250V 10A
- CE-Zulassung
Technische Daten
| Art des Vorgangs | Ein-Stufen-Mikro-Schalter |
| Ausgabe | SPDT 15 ((8A) 24/250VAC |
| Durchflussraten | Siehe Tabelle der Durchflussmenge |
| Anpassung der Strömungsrate | Innenschraube |
| Sensorelement | Paddeln |
| Flüssigkeitsanwendungen | Warmes, gekühltes, gutes, Pool- und Meerwasser, Sole oder Ethylenglycol |
| Teile, die mit Flüssigkeit in Berührung kommen | mit einer Breite von nicht mehr als 20 mm |
| Material für Paddeln | mit einer Breite von nicht mehr als 20 mm |
| Flüssigkeitstemperatur | -10°C bis 120°C |
| Zulässige Umgebungstemperatur | -20°C bis 85°C |
| zulässige Luftfeuchtigkeit | 10...90% RH, nicht kondensierbar |
| Eintritt der Kabel | Einrichtung für die M18 |
| Wohnungen | Feuerbeständigkeit ABS oder PC |
| Schutz | IP54 |
| Farbe | Weiß |
| Gewicht | 10,0 kg |
Abmessungen (mm)
Struktur
Tabelle der Flüssigkeitsmengen
| Größe des Leitungsrohrs | 1 | Ein Viertel. | Ein und eine Hälfte | 2 | Zwei und eine Hälfte. | 3 | 4 | 5 | 6 | 8 | |
| Min.Fluss | Strömungserhöhung von R bis Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Flussverringerung R bis B schließt | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Max.Fluss | Strömungssteigerung R bis Y schließt | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Abnahme des Stroms R bis B schließt | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Einrichtung
Die Richtung des Pfeils auf dem Zylinder sollte dem Rohrfluss entsprechen.
Der Wasserflussschalter sollte in einer horizontalen Rohrleitung installiert werden, er muss vertikal installiert sein.
Der Strömungsschalter darf im Einsatz absolut nicht zurückfließen, um zu verhindern, dass die Klinge wieder in den Bruch fällt.
Kontaktfunktion
Trimmen des Paddels
Hinweis
Mit (*) Blätter für die Fabrik installiert wird;
mit (△) für zusätzliche Klingen (nicht eingebaut);
Nachdem die Blätter für die Montage beschnitten wurden, darf die Oberseite der Wand nicht mit der Wand und der Unterseite mit einem Abstand von 5-10 mm trizieren.
Spezifikation des Modells
| Modell | Verbindung | Anmerkungen |
| LQY50P | 111 1/2NPT | Kunststoffgehäuse |
| LQY50P-1 | 111 1/2NPT | |
| LQY50P-2 | 1/214 NPT | |
| LQY50P-3 | 3/4 -14NPT |
Häufig gestellte Fragen
1 F: Wie ist die Lieferzeit?
A: Je nach Spezifikation und Menge Ihrer Bestellung in der Regel 4
Für normale Standardprodukte innerhalb von 10 Stück.
2 F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller mit langjähriger Erfahrung.
Eigene Fabrik. Willkommen, um unsere Fabrik zu besuchen.
3 F: Können wir unser Logo auf den Produkten verwenden?
A: Ja. Wir können OEM-Service anbieten.
4 F: Haben Sie Produkte mit Ex-Proof-Zertifikat?
A: Ja, wir bieten Zertifikate für innere Sicherheit und Brandschutz an.
5 F: Was ist die Garantie Ihrer Produkte?
A: Normalerweise sind es 12 Monate.
6 F: Was ist das Transportmittel?
A: Express wie TNT,Fedex,DHL,UPS oder Logistik nach Indikator.
