Produktdetails:
|
| Name: | Flüssige Strömungsschalter | Maßgeschneiderte Unterstützung: | OEM |
|---|---|---|---|
| Garantie: | 1 Jahr | Zertifizierung: | CE |
| Kontaktvereinbarung: | Spdt | Elektrische Bewertung: | 15(8)A 24/250VAC |
| Zulässige Temperatur: | Paddel ((-20 ~ 120°C) | Installation: | Vertikale Installation |
| Lieferung: | 3-5 Werktage | Kabel: | M18 |
| Erfassungselement: | Paddeln | Schutz: | IP65 |
| Farbe: | Weiß | ||
| Hervorheben: | 15A Flüssigkeitsflussschalter,15A 24V Flüssigkeitsflussschalter,15A IP65-Wasserflusssteuerungsschalter |
||

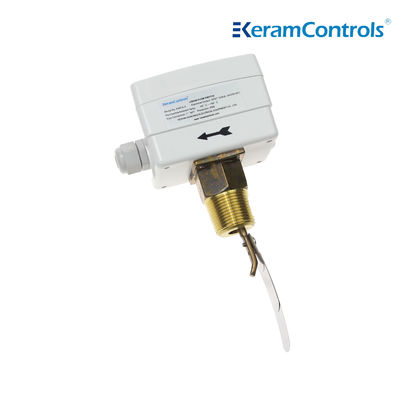

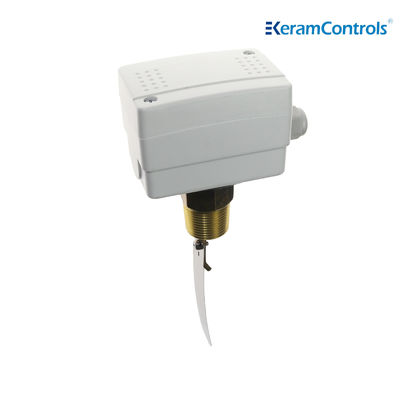

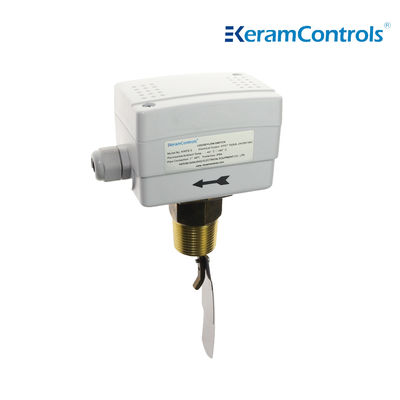

OEM IP65 Messing 24V 15A Flüssigkeitsflussschalter für Heizung, Klimaanlage
Flüssigkeitsflussschalter der KWFS-Serie, geeignet für Rohre von Industrieanlagen: Heizung und Klimaanlage, Kühlsysteme und Wärmepumpen. Durchflussregelung von Wasser und normalen Medien.
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heizungs-, Kühl- und Klimaanlagen.
Eigenschaften
● Durchflussregelung von Wasser und normalen Medien
● Erneuerter SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
●15(8A)250VAC Schaltleistung
● IP65, Gehäuse der Klasse I
● Einstellbarer Sollwert
● Edelstahl-Schaufel
● Messingmaterial
● Max. Flüssigkeitstemperatur 120℃
● Max. Arbeitsdruck 13,5 Ba
| Betriebsart | Ein/Aus, einstufig, Mikroschalter |
| Ausgang | SPDT 15(8A) 24/250VAC |
| Durchflussraten | Siehe Durchflussratentabelle |
| Einstellung der Durchflussrate | Innenschraube |
| Sensorelement | Schaufel |
| Flüssigkeitsanwendungen | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Salzlake oder Ethylenglykol |
| Teilematerial, das mit Flüssigkeit in Kontakt kommt | Messing |
| Schaufelmaterial | Edelstahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchtigkeit | 10…90% RH, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerbeständiges ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Modelltypen
| Modell | Anschluss |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leitungsrohrgröße (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Durchflussabnahme ①&③Verbunden |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Durchflussabnahme ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Hinweis:
①Für Durchflussraten mit dem Suffix "Z" muss die 6-Zoll-Schaufel installiert werden.
②Die Durchflussmengeneinheit der obigen Tabelle ist GPM (m /h)
Der Durchflussschalter kann in jeder Position fern von Bögen oder Drosselstellen installiert werden, mit dem Pfeil auf die Durchflussrichtung. Wenn das Rohr vertikal ist, kalibrieren Sie den Bereich neu, um das Schaufelgewicht auszugleichen. Wenn das Gerät nach unten montiert wird, achten Sie auf Schlacke und bringen Sie es in einem geraden Rohr an, das sich fern von Filtern, Ventilen usw. befindet, mit einer Länge von mindestens dem 5-fachen des Rohrdurchmessers vor und nach dem Gerät.
Hinweis:
Der Durchflussschalter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Sollwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Das Abschaltventil muss ≥ dem Mindestdurchfluss entsprechen, der zum Schutz der Anlage erforderlich ist.
| Schaufel installieren | |
| Rohr | NEIN. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 F: Wie ist die Lieferzeit?
A: Je nach Spezifikation und Menge Ihrer Bestellung, im Allgemeinen 4
Tage für normale Standardprodukte innerhalb von 10 Stück.
2 F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller mit langjähriger Erfahrung. Wir haben unsere
eigene Fabrik. Willkommen in unserer Fabrik.
3 F: Können wir unser Logo auf den Produkten verwenden?
A: Ja. Wir können OEM-Service anbieten.
4 F: Haben Sie Produkte mit explosionsgeschütztem Zertifikat?
A: Ja, wir können Eigensicherheits- und Flammschutz-Zertifikate anbieten.
5 F: Was ist die Garantie Ihrer Produkte?
A: Normal sind 12 Monate.
6 F: Was ist das Transportmittel?
A: Express wie TNT, Fedex, DHL, UPS oder Logistik per Indikator.
