Produktdetails:
|
| Name: | Flüssige Strömungsschalter | Maßgeschneiderte Unterstützung: | OEM |
|---|---|---|---|
| Garantie: | 1 Jahr | Schutz: | IP65 |
| Zertifizierung: | CE | Kontaktvereinbarung: | Spdt |
| Elektrische Bewertung: | 15(8)A 24/250VAC | Zulässige Temperatur: | Paddel ((-20 ~ 120°C) |
| Installation: | Vertikale Installation | Lieferung: | 3-5 Werktage |
| Kabel: | M18 | Erfassungselement: | Paddeln |
| Hervorheben: | KWFS Automation Flüssigkeitsflussschalter,KWFS-Industrielle Flüssigkeitsflussschalter,KWFS 250V Wasserpumpenstromsensor-Schalter |
||

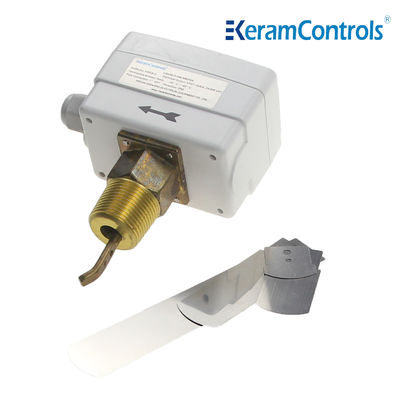

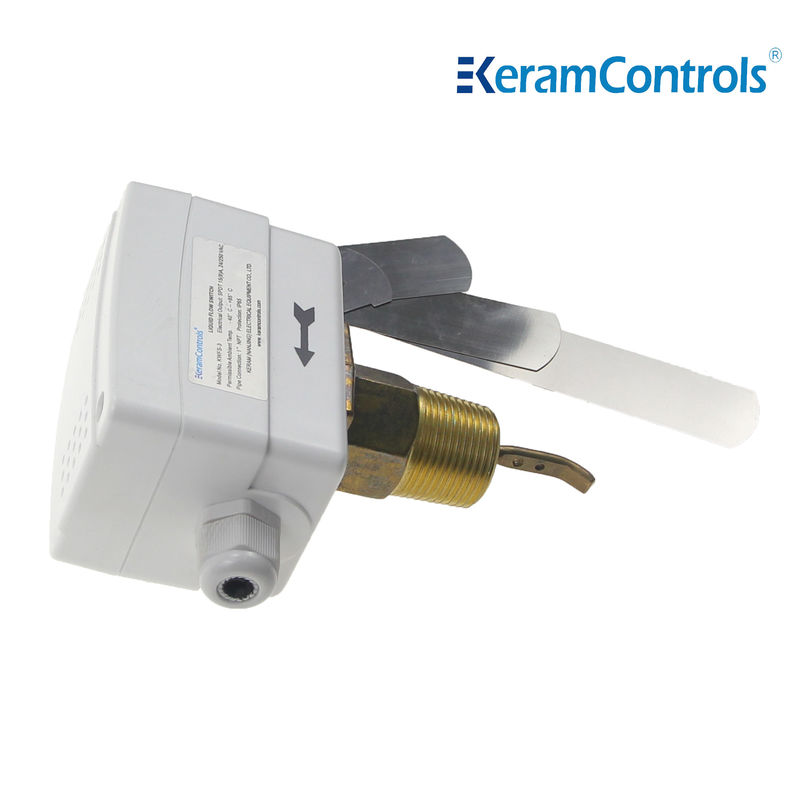

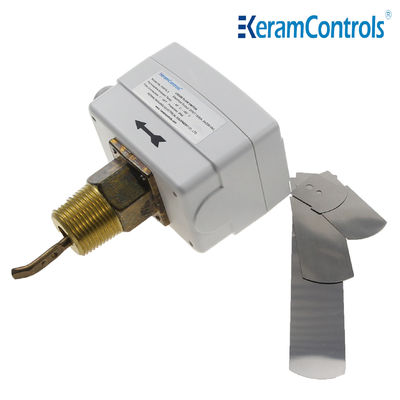

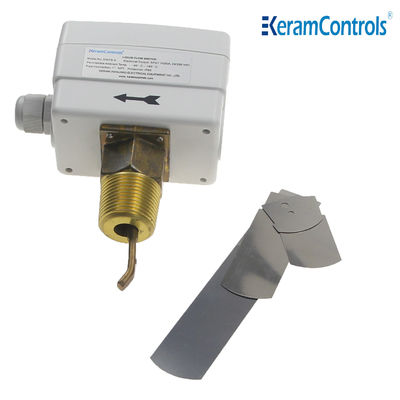

KWFS-Serie Flüssigkeits-Durchflussschalter.
Flüssigkeits-Durchflussschalter OEM IP65 Messing 250V 8A Industrielle Automatisierung.
KWFS-Serie Flüssigkeits-Paddle-Schalter, geeignet für Rohre in Industrieanlagen: Heizung und Klimaanlage, Kühlsysteme und Wärmepumpen. Durchflussregelung von Wasser und normalen Medien.
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heizungs-, Kühl- und Klimaanlagen.
Eigenschaften
● Durchflussregelung von Wasser und normalen Medien
● Erneuerter SPDT-Mikroschalter gewährleistet zuverlässige Schaltfunktion
●15(8A)250VAC Schaltleistung
● IP65, Gehäuse der Klasse I
● Einstellbarer Sollwert
● Edelstahl-Paddle
● Messingmaterial
● Max. Flüssigkeitstemperatur 120℃
● Max. Betriebsdruck 13,5 Ba
| Betriebsart | Ein/Aus, einstufig, Mikroschalter |
| Ausgang | SPDT 15(8A) 24/250VAC |
| Durchflussraten | Siehe Durchflussratentabelle |
| Einstellung der Durchflussrate | Innenschraube |
| Sensorelement | Paddle |
| Flüssigkeitsanwendungen | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Salzlake oder Ethylenglykol |
| Materialien der Teile, die mit der Flüssigkeit in Kontakt kommen | Messing |
| Paddle-Material | Edelstahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchtigkeit | 10…90% RH, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerbeständiges ABS oder PC |
| Schutzart | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Modelltypen
| Modell | Anschluss |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Leitungsrohrgröße (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Durchflussabnahme ①&③Verbunden |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Durchflussabnahme ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Hinweis:
①Für Durchflussraten mit dem Suffix "Z" muss das 6-Zoll-Paddle installiert werden.
②Die Durchflussmengeneinheit der obigen Tabelle ist GPM (m /h)
Der Durchflussschalter kann in jeder Position fern von Ellbogen oder Drosselstellen installiert werden, mit dem Pfeil in Durchflussrichtung. Wenn das Rohr vertikal ist, den Bereich neu kalibrieren, um das Paddle-Gewicht auszugleichen. Wenn das Gerät nach unten montiert wird, ist auf Schlacke zu achten und es in einem geraden Rohr zu verwenden, das sich fern von Filtern, Ventilen usw. befindet, mit einer Länge von mindestens dem 5-fachen des Rohrdurchmessers stromaufwärts und stromabwärts des Geräts.
Hinweis:
Der Durchflussschalter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Sollwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Das Abschaltventil muss ≥ dem Mindestdurchfluss entsprechen, der erforderlich ist, um den Schutz der Anlage zu gewährleisten.
| Paddle installieren | |
| Rohr | NR. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 F: Wie ist die Lieferzeit?
A: Je nach Spezifikation und Menge Ihrer Bestellung, im Allgemeinen 4
Tage für normale Standardprodukte innerhalb von 10 Stück.
2 F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller mit langjähriger Erfahrung. Wir haben unsere
eigene Fabrik. Willkommen in unserer Fabrik.
3 F: Können wir unser Logo auf den Produkten verwenden?
A: Ja. Wir können OEM-Service anbieten.
4 F: Haben Sie Produkte mit Ex-Schutz-Zertifikat?
A: Ja, wir können Eigensicherheits- und Flammschutz-Zertifikate anbieten.
5 F: Wie lautet die Garantie Ihrer Produkte?
A: Normal sind 12 Monate.
6 F: Was sind die Transportmittel?
A: Express wie TNT, Fedex, DHL, UPS oder Logistik per Indikator.
