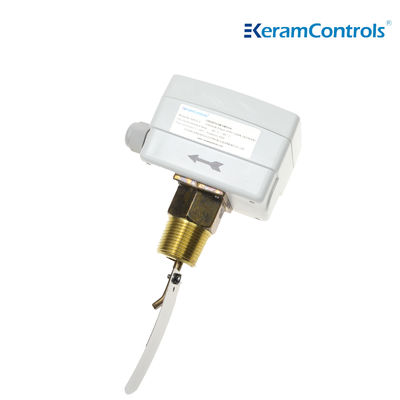

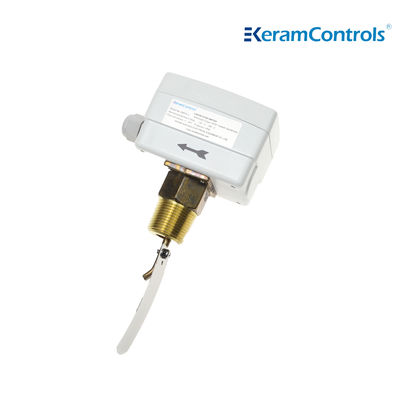

Chiller 250 V Schalter Wasserfluss zur Überwachung des Flüssigkeitsflusses
| Name: | Flüssige Strömungsschalter | maßgeschneiderte Unterstützung: | OEM |
|---|---|---|---|
| Garantie: | 1 Jahr | Schutz: | IP65 |
| Zertifizierung: | CE | Kontaktvereinbarung: | Spdt |
| Elektrische Bewertung: | 15(8)A 24/250VAC | Zulässige Temperatur: | Paddel ((-20 ~ 120°C) |
| Installation: | Vertikale Installation | Lieferung: | 3-5 Werktage |
| Kabel: | M18 | Erfassungselement: | Paddeln |
| Hervorheben |
KWFS 250V Schaltwasserstrom,KWFS-Kühlschalter Wasserfluss,KWFS CE-Schalter für den Durchfluss des Kühlers |
||
Chiller 250 V Schalter Wasserfluss zur Überwachung des Flüssigkeitsflusses
Beschreibung
Flüssigkeitsflussschalter der KWFS-Serie
Flüssigkeitsflussschalter für die Überwachung des Flüssigkeitsflusses OEM IP65 Messing
KWFS-Reihe Flüssigkeitsströmungsschalter, geeignet für Rohre von Industrieanlagen: Heizung und Klimaanlage, Kühlsysteme und Wärmepumpen.
Anwendung
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.
Eigenschaften
● Steuerung des Wasserflusses und der normalen Medien
● Der neue SPDT-Mikro-Schalter sorgt für eine zuverlässige Schaltfunktion
●15 ((8A) 250VAC-Schalterbezeichnung
● IP65, Gehäuse der Klasse I
● Einstellbar
● Edelstahlpaddel
●Brassmaterial
● Max. Flüssigkeitstemperatur 120°C
● Maximaler Arbeitsdruck 13,5 Ba
Spezifikationen
| Art des Vorgangs | Ein-Stufen-Mikro-Schalter |
| Ausgabe | SPDT 15 ((8A) 24/250VAC |
| Durchflussraten | Siehe Tabelle der Durchflussmenge |
| Anpassung der Strömungsrate | Innenschraube |
| Sensorelement | Paddeln |
| Flüssigkeitsanwendungen | Warmes, gekühltes, gutes, Pool- und Meerwasser, Sole oder Ethylenglycol |
| Teile, die mit Flüssigkeit in Berührung kommen | mit einer Breite von nicht mehr als 20 mm |
| Material für Paddeln | mit einer Breite von nicht mehr als 20 mm |
| Flüssigkeitstemperatur | -20°C bis 120°C |
| Zulässige Umgebungstemperatur | -40°C bis 85°C |
| zulässige Luftfeuchtigkeit | 10...90% RH, nicht kondensierbar |
| Eintritt der Kabel | Einrichtung für die M18 |
| Wohnungen | Feuerbeständigkeit ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 10,0 kg |
Typen von Modellen
| Modell | Verbindung |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabelle der Flüssigkeitsmengen
| Größe des Leitungsrohrs | 1 | Ein Viertel. | Ein und eine Hälfte | 2 | Zwei Viertel. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.Fluss | Zunahme des Flusses ①&2Verknüpft |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Ich weiß nicht.7 (14.7) |
35.2 (8.0) |
12.5 (Bereich 28.4) |
57.01 (Mehr als 12,9) |
90.0 (43.1) |
74.0 (Mehr) |
374.7 85.1) |
204.7 (46.5) |
| Verringerung des Flusses ①&3Verknüpft |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.Fluss | Zunahme des Flusses ①&2Verknüpft |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (Mittelwert) |
245.0 (S. 55.6) |
118.0 (Mittelwert) |
374.7 85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Verringerung des Flusses ①&3Verknüpft |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (Mittelmeer) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 Ausgerichtet |
729.6 (165.7) |
400.6 (90.8) |
|
Anmerkung:
1Für Durchflussraten mit dem Suffix "Z" ist das 6-Zoll-Paddel zu installieren.
2Die Durchflussmenge der obigen Tabelle beträgt GPM (m / h)
Elektrische Verkabelung
Einrichtung
Der Strömungsschalter kann in jeder Position entfernt von Ellenbogen oder Drosseln mit Pfeil auf der Strömungsrichtung installiert werden.Wenn die Vorrichtung nach unten montiert ist, die Schlacke zu pflegen und in einem geraden Rohr, das weit von Filtern, Ventilen usw. entfernt ist, mit einer Länge, die mindestens das Fünffache des Durchmessers des Rohres vor und nach der Einheit beträgt, aufzutragen.
Anmerkung:
Der Strömungsschalter ist in der Fabrik auf seine Mindestempfindlichkeit kalibriert.Um das Einstellventil zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn.Das Ausschnittventil muss ≥ den Mindestdurchfluss erreichen, der für den Schutz der Anlage erforderlich ist..
Abmessungen (mm)

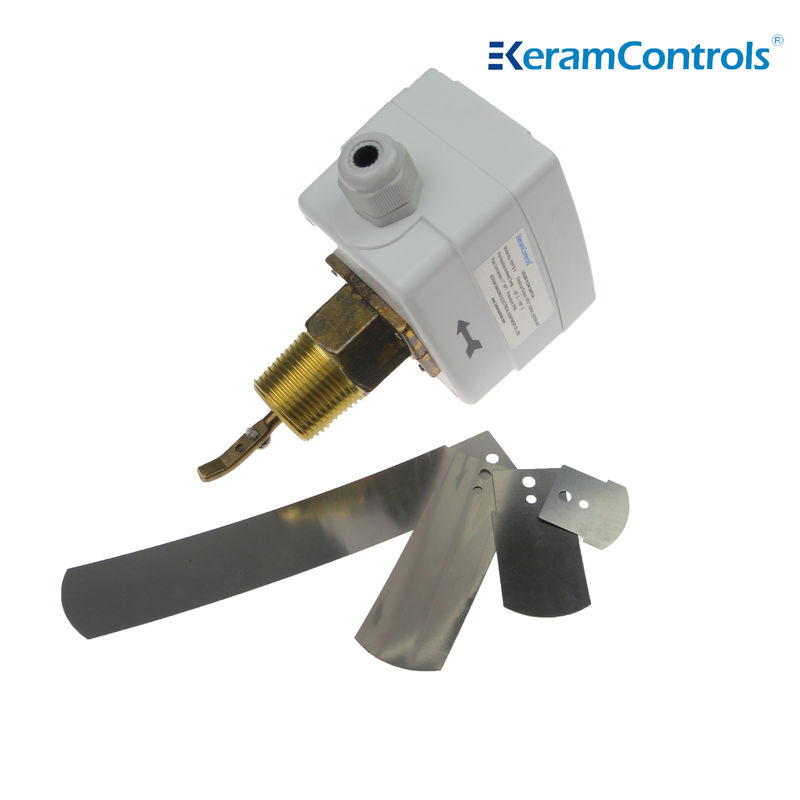

Paddeln
| Installieren von Paddle | |
| Rohr | Nein, nicht wirklich. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Häufig gestellte Fragen
1 F: Wie ist die Lieferzeit?
A: Je nach Spezifikation und Menge Ihrer Bestellung in der Regel 4
Für normale Standardprodukte innerhalb von 10 Stück.
2 F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller mit langjähriger Erfahrung.
Eigene Fabrik. Willkommen, um unsere Fabrik zu besuchen.
3 F: Können wir unser Logo auf den Produkten verwenden?
A: Ja. Wir können OEM-Service anbieten.
4 F: Haben Sie Produkte mit Ex-Proof-Zertifikat?
A: Ja, wir bieten Zertifikate für innere Sicherheit und Brandschutz an.
5 F: Was ist die Garantie Ihrer Produkte?
A: Normalerweise sind es 12 Monate.
6 F: Was ist das Transportmittel?
A: Express wie TNT,Fedex,DHL,UPS oder Logistik nach Indikator.
