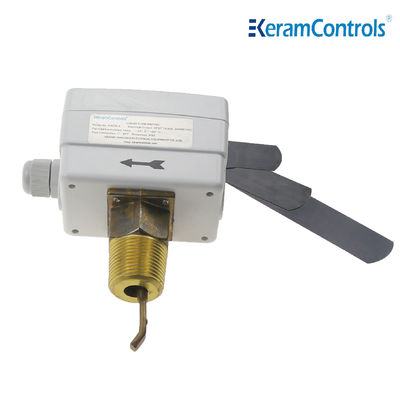

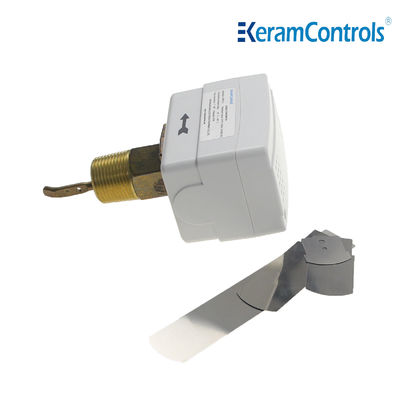

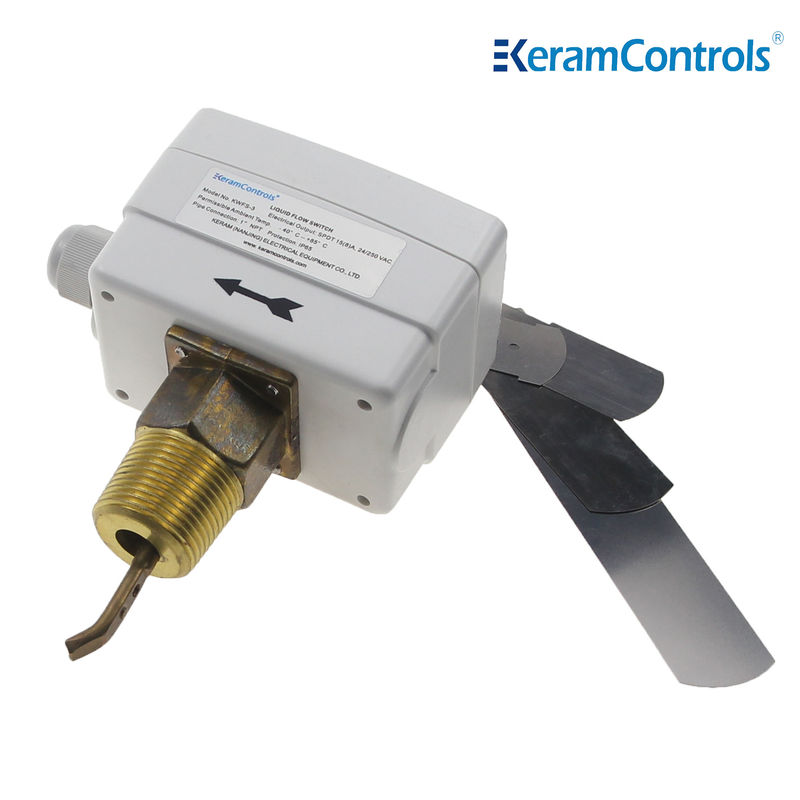

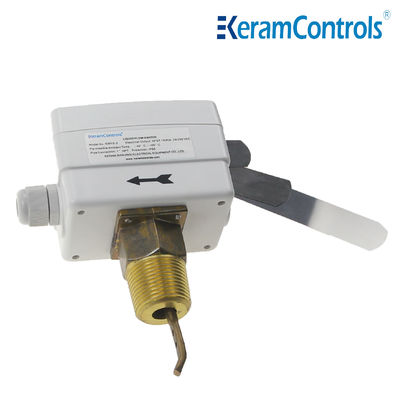

Klimatisierung Messing-Kühler Wasserflussschalter 250V
| Name: | Flüssige Strömungsschalter | Garantie: | 1 Jahr |
|---|---|---|---|
| maßgeschneiderte Unterstützung: | OEM | Schutz: | IP65 |
| Zertifizierung: | CE | Kontaktvereinbarung: | Spdt |
| Elektrische Bewertung: | 15(8)A 24/250VAC | Zulässige Temperatur: | Paddel ((-20 ~ 120°C) |
| Installation: | Vertikale Installation | Lieferung: | 3-5 Werktage |
| Kabel: | M18 | Erfassungselement: | Paddeln |
| Hervorheben |
Messing-Kühler-Wasserflussschalter,250 V-Wasserstromschalter für Kühlgeräte,250-Volt-Stromwechsel für den Kühler |
||
Klimaanlage Messing Kühler Wasserdurchflussschalter 250V
Beschreibung
Flüssigkeitsdurchflussschalter der KWFS-Serie.
OEM IP65 Messing 250V 8A Flüssigkeitsdurchflussschalter für Heizung und Klimaanlage
Der Flüssigkeitsdurchfluss-Paddelschalter der KWFS-Serie eignet sich für Rohre von Industrieanlagen: Heizungs- und Klimaanlagen, Kühlsysteme und Wärmepumpen. Durchflussregelung von Wasser und normalen Medien.
Der Flüssigkeitsdurchfluss-Paddelschalter der KWFS-Serie bietet eine wirtschaftliche Lösung zur Durchflussprüfung.
Die Paddel sind verstellbar und passen auf Rohre mit einer Größe von 1 bis 8 Zoll.
Anwendung
Steuern und überwachen Sie den Flüssigkeitsfluss von Kesseln, Pumpen usw. von Heiz-, Kühl- und Klimaanlagen.
Merkmale
● Durchflusskontrolle von Wasser und normalen Medien
● Der erneuerte SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
●15(8A)250VAC Schaltleistung
● IP65, Gehäuse der Klasse I
● Sollwert einstellbar
● Paddel aus Edelstahl
●Messingmaterial
● Max. Flüssigkeitstemperatur 120℃
● Maximaler Arbeitsdruck 13,5 Ba
Spezifikationen
| Art der Operation | Ein/Aus, einstufig, Mikroschalter |
| Ausgabe | SPDT 15(8A) 24/250VAC |
| Durchflussraten | Siehe Durchflusstabelle |
| Anpassung der Durchflussmenge | Interne Schraube |
| Sensorelement | Paddeln |
| Flüssige Anwendungen | Heißes, gekühltes Brunnen-, Pool- und Meerwasser, Sole oder Ethylenglykol |
| Teilematerial in Kontakt mit Flüssigkeit | Messing |
| Paddelmaterial | Edelstahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchtigkeit | 10…90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerbeständiges ABS oder PC |
| Schutz | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Arten von Modellen
| Modell | Verbindung |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabelle der Flüssigkeitsdurchflussraten
| Leitungsrohrgröße (Zoll) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1,0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4,0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8,0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374,7 (85,1) |
204.7 (46,5) |
| Durchflussverringerung ①&③Verbunden |
2.5 (0,6) |
3.7 (0,8) |
5,0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max. Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3,0) |
17.6 (4,0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127,6 (29,0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (18.4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Durchflussverringerung ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76,2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Notiz:
①Für Durchflussmengen mit Zusatz „Z“ muss das 6-Zoll-Paddel installiert werden.
②Die Durchflusseinheit der obigen Tabelle ist GPM (m³/h).
Elektrische Verkabelung
Installation
Der Strömungswächter kann in jeder Position weit entfernt von Krümmern oder Drosseln installiert werden, mit Pfeil auf der Strömungsrichtung. Wenn das Rohr vertikal ist, kalibrieren Sie den Bereich neu, um das Paddelgewicht auszugleichen. Wenn das Gerät nach unten montiert wird, achten Sie darauf, dass keine Schlacken entstehen, und leiten Sie es in einem geraden Rohr ab, das weit von Filtern, Ventilen usw. entfernt ist und dessen Länge mindestens dem Fünffachen des Rohrdurchmessers vor und nach dem Gerät entspricht.
Notiz:
Der Durchflussschalter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Einstellwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Das Abschaltventil muss ≥ dem Mindestdurchfluss sein, der erforderlich ist, um den Schutz der Anlage zu gewährleisten.
Abmessungen (mm)
Paddel
| Installieren Sie Paddle | |
| Rohr | NEIN. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
FAQ
1 F: Wie ist die Lieferzeit?
A: Je nach Spezifikation und Menge Ihrer Bestellung im Allgemeinen 4
Tage für normale Standardprodukte innerhalb von 10 Stück.
2 F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller mit langjähriger Erfahrung. Wir haben unsere
eigene Fabrik. Willkommen in unserer Fabrik.
3 F: Können wir unser Logo auf den Produkten verwenden?
A: Ja. Wir können OEM-Service anbieten.
4 F: Gibt es Produkte mit Ex-Zertifikat?
A: Ja, wir können Eigensicherheits- und Flammschutzzertifikate anbieten.
5 F: Wie hoch ist die Garantie für Ihre Produkte?
A: Normal sind 12 Monate.
6 F: Was ist das Transportmittel?
A: Express wie TNT, Fedex, DHL, UPS oder Logistik per Indikator.
