Produktdetails:
|
| Name: | Flüssige Strömungsschalter | Maßgeschneiderte Unterstützung: | OEM |
|---|---|---|---|
| Garantie: | 1 Jahr | Zertifizierung: | CE |
| Kontaktvereinbarung: | Spdt | Elektrische Bewertung: | 15(8)A 24/250VAC |
| Zulässige Temperatur: | Paddel ((-20 ~ 120°C) | Installation: | Vertikale Installation |
| Lieferung: | 3-5 Werktage | Kabel: | M18 |
| Erfassungselement: | Paddeln | Schutz: | IP65 |
| Farbe: | Weiß | ||
| Hervorheben: | KWFS-Verstellbare Flüssigkeitsflussschalter,1in Flüssigkeitsflussschalter,24V 1 Zoll Wasserflussschalter |
||

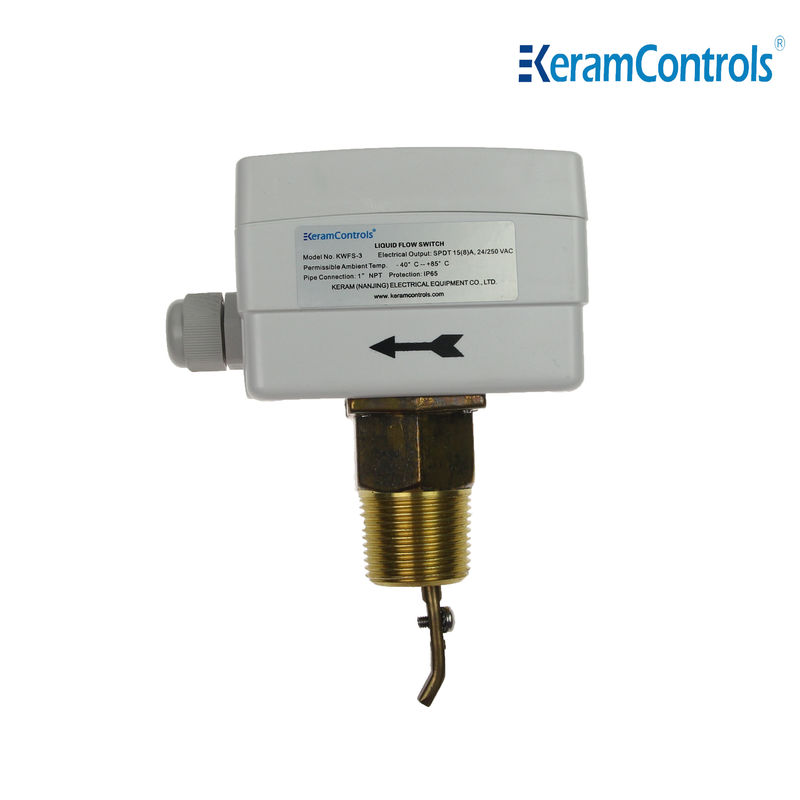

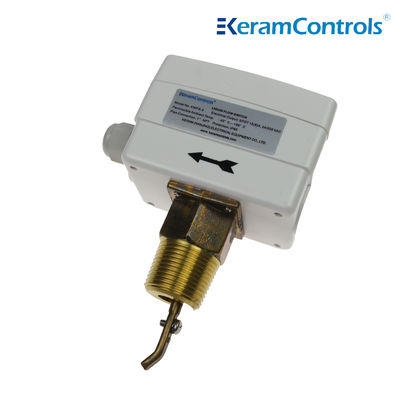

Der Flüssigkeits-Durchflussschalter der KWFS-Serie, geeignet für Rohre von Industrieanlagen: Heizung und Klimaanlage, Kühlsysteme und Wärmepumpen. Durchflussregelung von Wasser und normalen Medien.

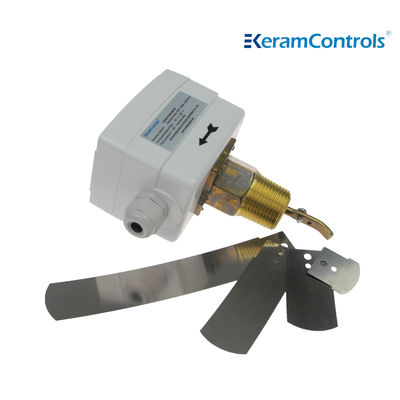

Die Paddel sind einstellbar für Rohre der Größe 1 bis 8".
Der Flüssigkeits-Durchflussschalter der KWFS-Serie bietet eine wirtschaftliche Lösung zur Durchflussüberprüfung.
Steuerung und Überwachung des Flüssigkeitsflusses von Kesseln, Pumpen usw. von Heizungs-, Kühl- und Klimaanlagen.
Eigenschaften
● Durchflussregelung von Wasser und normalen Medien
● Renovierter SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
●15(8A)250VAC Schaltleistung
● IP65, Gehäuse der Klasse I
● Einstellbarer Sollwert
● Edelstahlpaddel
● Messingmaterial
● Max. Flüssigkeitstemperatur 120℃
● Max. Arbeitsdruck 13,5 Ba
| Betriebsart | Ein/Aus, einstufig, Mikroschalter |
| Ausgang | SPDT 15(8A) 24/250VAC |
| Durchflussraten | Siehe Durchflussratentabelle |
| Einstellung der Durchflussrate | Interne Schraube |
| Sensorelement | Paddel |
| Flüssigkeitsanwendungen | Heißes, gekühltes, Brunnen-, Pool- und Meerwasser, Salzlake oder Ethylenglykol |
| Materialien der Teile, die mit der Flüssigkeit in Kontakt kommen | Messing |
| Paddelmaterial | Edelstahl |
| Flüssigkeitstemperatur | -20℃~120℃ |
| Zulässige Umgebungstemperatur | -40℃~85℃ |
| Zulässige Umgebungsfeuchtigkeit | 10…90% RH, nicht kondensierend |
| Kabeleinführung | M18-Anschluss |
| Gehäuse | Feuerbeständiges ABS oder PC |
| Schutzart | IP65 |
| Farbe | Weiß |
| Gewicht | 1,0 kg |
Modelltypen
| Modell | Anschluss |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Rohrleitungsgröße (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. Durchfluss | Durchflusserhöhung ①&②Verbunden |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Durchflussverringerung ①&③Verbunden |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max. Durchfluss | Durchflusserhöhung ①&②Verbunden |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Durchflussverringerung ①&③Verbunden |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Hinweis:
①Für Durchflussraten mit dem Suffix "Z" muss das 6-Zoll-Paddel installiert werden.
②Die Durchflussmengeneinheit der obigen Tabelle ist GPM (m /h)
Der Durchflussschalter kann in jeder Position fern von Bögen oder Drosselstellen installiert werden, mit dem Pfeil in Durchflussrichtung. Wenn das Rohr vertikal ist, kalibrieren Sie den Bereich neu, um das Paddelgewicht auszugleichen. Wenn das Gerät nach unten montiert ist, achten Sie auf Schlacke und bringen Sie es in einem geraden Rohr an, das sich fern von Filtern, Ventilen usw. befindet, mit einer Länge von mindestens dem 5-fachen des Rohrdurchmessers vor und nach dem Gerät.
Hinweis:
Der Durchflussschalter ist werkseitig auf seine minimale Empfindlichkeit kalibriert. Um den Einstellwert zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. Der Abschaltwert muss ≥ dem Mindestdurchfluss entsprechen, der zum Schutz der Anlage erforderlich ist.
| Paddel installieren | |
| Rohr | NEIN. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
