Austauschbarer Luftdruck-Schalter Dwyer differenzialer
Herkunftsort:
China
Markenbezeichnung:
Keramcontrols
Zertifizierung:
CE,RoHS
Modellnummer:
QAD
Mindestbestellmenge:
10
| Modell: | QAD | Kontaktvereinbarung: | Spdt |
|---|---|---|---|
| Medien: | Luft, nicht brennbare und nicht aggressive Gase | Maximaler Betriebsdruck: | 10kpa |
| Montageposition: | Membran in einer beliebigen vertikalen Ebene | Schutzgrad: | IP54 (mit Abdeckung) |
| Betriebstemperatur: | -40℃bis 85℃ | ||
| Hervorheben |
Luftdruck-Schalter Dwyer differenzialer,Luftdruck-Schalter SPDT differenzialer,Austauschbarer Hvac-Druckschalter |
||
Produktbeschreibung

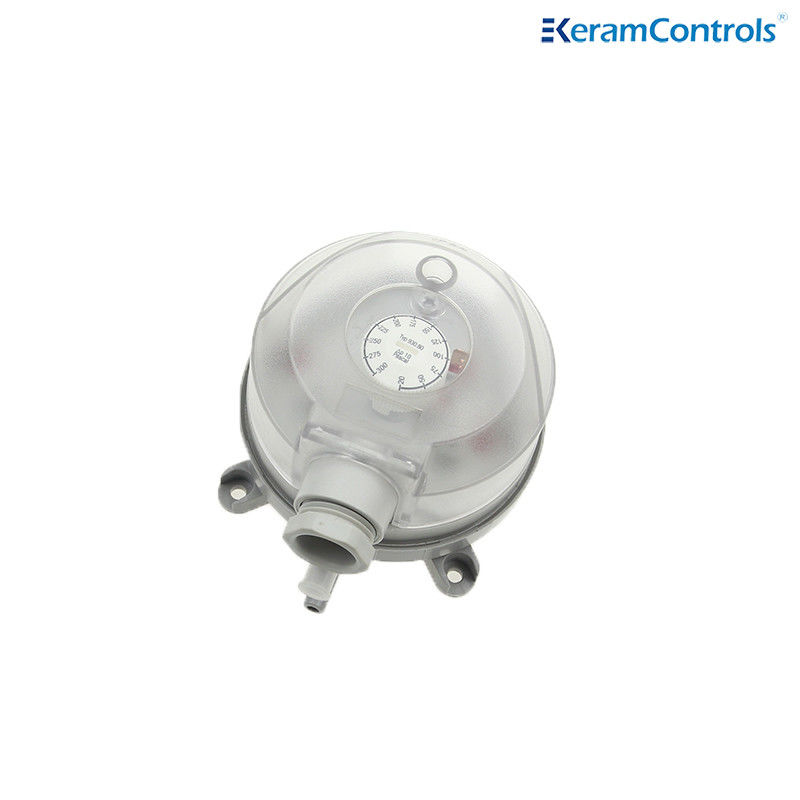

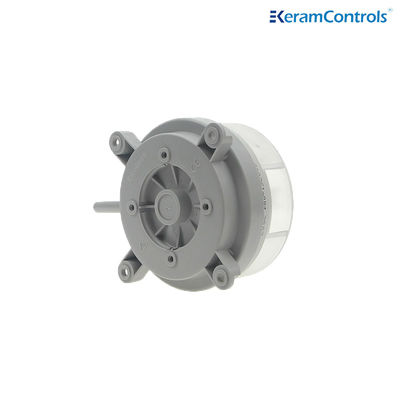

Austauschbarer Dwyer-Differenzdruckschalter
Beschreibung
Der QAD-Differenzdruckschalter wird für Lüfterstatus- und Schmutzfilteranwendungen verwendet.Die Kunststoffkanalsonde, flexible Siliziumröhrchen und die Montageschrauben sind in allen Modellen enthalten.
Technische Spezifikation
| Modell | QAD |
| Medien | Luft, nicht brennbare und nicht aggressive Gase |
| Maximaler Betriebsdruck | 10 kPa |
| Montageposition | Diaphragma in jeder vertikalen Ebene |
| Schutzniveau | IP54 (mit Abdeckung) |
| Betriebstemperatur | -40°C bis 85°C |
| Kontaktvereinbarung | SPDT |
| Elektrische Einstufung | Widerstand: Anfangs: < 50 milliohm; |
| Strom 1,5A resistent (induktiv 0,4A) 250V | |
| Elektrische Verbindung | 6.3x0,8 Klingen 46244 oder Schraubendeckungen |
| Material | Gehäuse: |
| Verbindungen für Leitungen: ABS | |
| Membran: aus Silikon | |
| Kabelschluss:PVC | |
| Gewicht | 0.15 kg ((0,35 kg mit flexiblem Rohr) |
| Verbindung | φ6,0 mm für die Rohrverbindung |
| Genehmigung | UL, CE, RoHS |
Abmessungen ((mm)
Installationsverbindungen
Die Luftdrucksteuerungen der QAD-Serie sind für die vertikale Position herkömmlich kalibriert.
• bei nach oben gerichteter Abdeckung ist der Schaltpunkt 15 Pa höher als die Skala;
• bei abwärts gerichteter Abdeckung ist der Schaltpunkt 15 Pa niedriger als die Skala.
Anmerkung:Installieren Sie nicht auf dem Kopf, wenn der Druck unter 50 Pa liegt!
Elektrische Verkabelung
Produktpalette
| Modell | Druckbereich | Differential | Toleranz |
| QAD-1 | 20 bis 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 bis 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 bis 400 Pa | 20 Pa | ±15% |
| QAD-4 | 50 bis 500 Pa | 20 Pa | ±15% |
| QAD-5 | 200 bis 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 bis 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 bis 5000 Pa | 250 Pa | ±15% |
- Die in diesem Blatt angegebenen Leistungen können aufgrund von Designverbesserungen ohne vorherige Ankündigung geändert werden.
