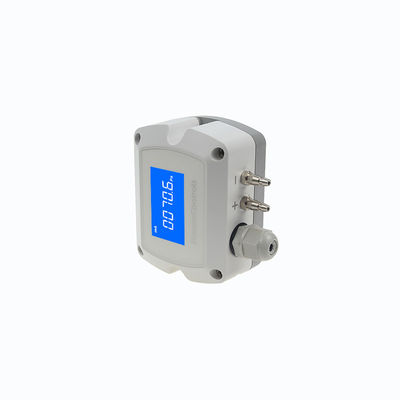

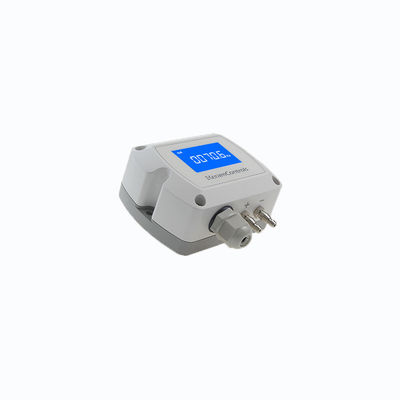

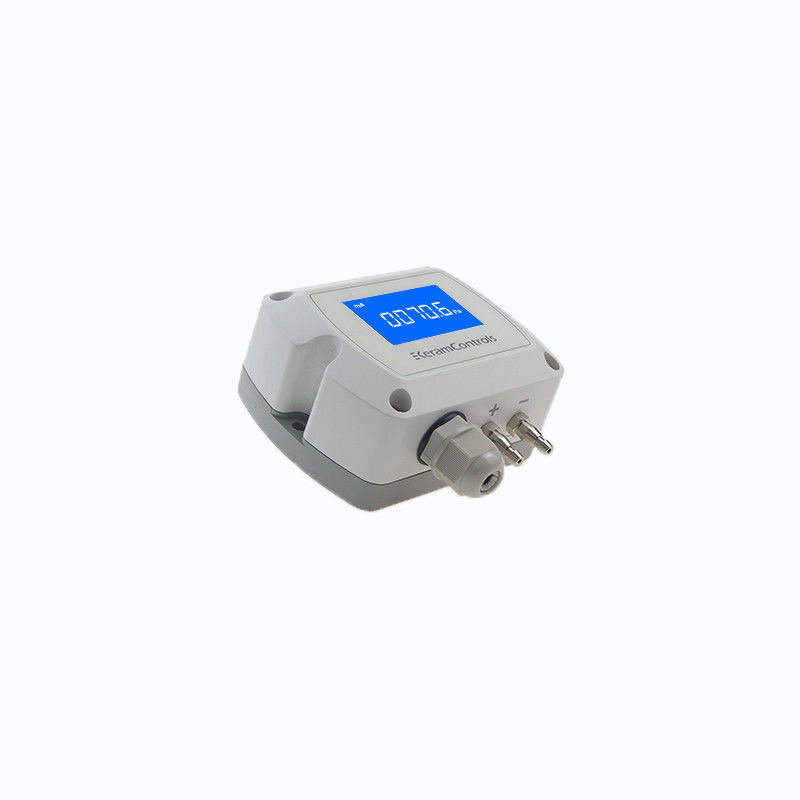

Messkreuz IP65 Digital für HVAC-System
| Medien: | Luft und neutrale Gase | Automatische Nullung: | Manuelle Kalibrierung |
|---|---|---|---|
| Schutzklasse: | IP65/NEMA 4 | Genauigkeit: | <±1 % FS@-5 bis +65 ℃ |
| Betriebstemperatur: | -20 ··· +70°C | Wohnschutz: | IP65 |
| Hervorheben |
Messkreuz IP65 Digital,HVAC DPT-Messkreuz,Differenziales Druckmessgerät IP65 Digital |
||
Digitales Differenzdrucksensor
Beschreibung
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Sie werden auf beiden Seiten des Messdiaphragmas durch das Isolationsdiaphragma und die Füllflüssigkeit im Element übertragen.Das Messdiaphragma und die Elektroden auf den Isolationsplatten auf beiden Seiten bilden einen Kondensator.
Wenn der Druck auf beiden Seiten nicht gleich ist, wird die Verschiebung des Zwerchfells gemessen, wobei die Verschiebung proportional zur Druckdifferenz ist.Also ist die Kapazität auf beiden Seiten nicht gleichEs wird durch Schwingung und Demodulation in ein Signal umgewandelt, das dem Druck proportional ist.Das Arbeitsprinzip des Drucktransmitters und des absoluten Drucktransmitters ist das gleiche wie das des MikrodifferenzdrucksensorsDer Unterschied besteht darin, daß der Niederdruckkammerdruck Luftdruck oder Vakuumdruck ist.Der A/D-Wandler wandelt den Strom des Demodulators in ein analogues Signal um, das vom Mikrocontroller zur Beurteilung des Eingangsdruckwerts verwendet wird. Der Mikroprozessor steuert den Betrieb des Senders. Darüber hinaus linearisiert er den Sensor. Setzt den Detektionsbereich zurück. Berechnet die Konversion, Dämpfung, Öffnung, Sensorversorgung,Diagnose und digitale Kommunikation.
Merkmal
- Die Bereiche liegen zwischen -25/+25Pa und -10000/+10000Pa (je nach Modell)
- Automatische Null-Handkalibrierung
- Spannung, Strom, digitale Signalleistung
- Standardgenauigkeit < ± 1% FS
- IP65-Schutz
Anwendung
- HVAC-System
- Pharmazeutische Reinräume
- Elektronische Reinräume
- Medizinische Reinräume
- Handelsgebäude
- Verkehrsknotenpunkt
Technische Daten
| Modell | KDP210 |
| Maßeinheiten | Dad, mmH2O,inWG,mmHG,KPa,mbar |
| Genauigkeit | < ± 1% FS@-5 bis + 65°C |
| Reaktionszeit | 0.5s |
| Wiederholung der Stabilität | ±0,01 % bei FS/Jahr |
| Entschließung | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Medien | Luft und neutrale Gase |
| Betriebstemperatur | -20...+70°C |
| Speichertemperatur | -40...+60°C |
| Stromverbrauch | < 1,5 W |
| Überdruckdurchlässig | x15 |
| Stromversorgung | 16~30VAC/Gleichstrom (3 Leitungen) / 18~30VDC (2 Leitungen) |
| Ausgangssignal | 4-20mA (zwei Drähte) |
| 4 bis 20 mA ((3 Drähte) | |
| 0~5V/0~10VDC (drei Drähte) | |
| RS-485 | |
| Individualisiert | |
| Auto Null | Manuelle Kalibrierung |
| Wohnmaterial | PC&ABS, UL94V-0 |
| Schutzklasse | IP65/NEMA4 |
| Anzeige | Hintergrundbeleuchtung LCD-Display ((4-20mA 2 Drähte ohne Hintergrundbeleuchtung) |
| Kabeldrüse | M16*1.5 |
Abmessung (mm)
Anpassung des Messbereichs
Ausgangseinstellung ((3 Draht Modell)
Manuelle Nullpunktkorrektur
BestellleitfadenE
KDP210-Range-Display-Output
| Modell | Bereiche | Anzeige | Ausgabe | |||
| KDP210 | -100 ~ +100 Pa | (1) | LCD-Hintergrundbeleuchtung | (D) | 4 bis 20 mA ((2 Leitungen) | (E) |
| -1000 ~ + 1000 Pa | (2) | 4 bis 20 mA ((3 Leitungen) | (F) | |||
| -2000 bis +2000Pa | (3) | 0-5/0-10VDC (3 Leitungen) | (G) | |||
| -10000 bis +10000 Pa | (4) | RS-485 | (H) | |||
| Individualisiert | ||||||
