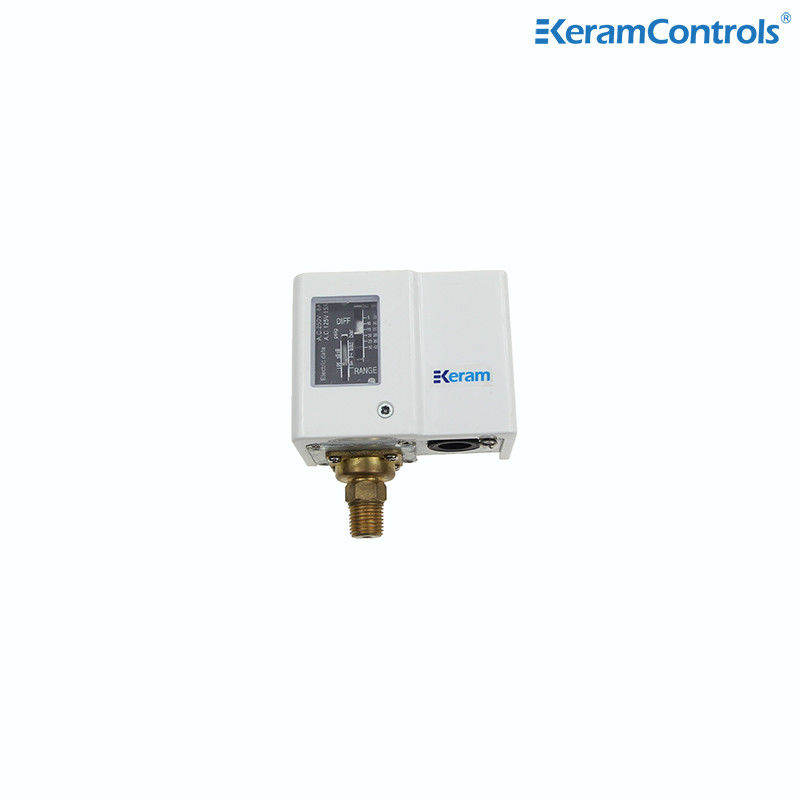

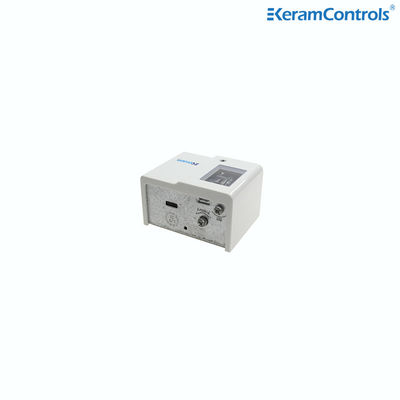

Messing-justierbarer Druckschalter SPDT für Wasser-Pumpe
| Zertifikat: | CE | Druckschnittstelle: | Messing |
|---|---|---|---|
| Mikroschalter: | SPDT | Wohnungsschutz: | IP44 |
| Hervorheben |
Justierbarer Druckschalter SPDT,Justierbarer IP44 Messingdruckschalter,SPDT-Wasser-Pumpen-Druckschalter |
||
Einstellbarer Druckschalter für Wasserpumpen
Beschreibung
Der Druckschalter ist eine rein mechanische Verformung, die den Mikroschalter betätigt. Wenn der Druck ansteigt, verformen sich verschiedene Drucksensorkomponenten (Membran, Balg, Kolben) und bewegen sich nach oben. Durch die mechanische Struktur wie Handlauf-Feder wird der Mikroschalter am oberen Ende schließlich aktiviert, um das elektrische Signal auszugeben. Der Einstellmodus des UE-Druckschalters kann vom Funktionsprinzip her in kontinuierliche Verschiebung und Kraftausgleich unterteilt werden.
Merkmal
- Die Einzel-Druckregler der Q-Serie können nicht nur in fluorierten Kältemitteln, sondern auch in Luft und Flüssigkeiten verwendet werden (zulässige Flüssigkeitstemperatur -20 bis 120 °C)
- Einstellbereich und Differenzeinstellungen
- Renovierter SPDT-Mikroschalter gewährleistet die zuverlässige Schaltfunktion
- Flexibler Montagebügel für verschiedene Arten von Anwendungen geeignet
- Obere Abdeckung ist optional (IP44)
- Verschiedene Anschlüsse sind auf Anfrage erhältlich
- Automatische und manuelle Rückstellversion
- Das Material des Balgs ist Kupfer und die Druckschnittstelle ist Messing
- Mehrere Modelle in tropfwassergeschütztem Gehäuse für Marineanwendungen oder in explosionsgeschütztem Gehäuse für spezielle Anwendungen erhältlich
- CE-Zulassung
Technische Daten
| Modell | Bereich (bar) | Differenzial (bar) | Werkseinstellung (bar) | Maximaler Balgdruck | |||
| Min. | Max. | Min. | Max. | AUS | EIN | ||
| Q3 | -0,5 | 3 | 0,35 | 1,5 | 2 | 1 | 16,5 |
| Q6 | -0,5 | 6 | 0,6 | 4 | 3 | 2 | 16,5 |
| Q6M | -0,5 | 6 | ≤1 | 3 | Manuelle Rückstellung | 16,5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16,5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 (fest) | 20 | 15-17 | 33 | |
| Q30M | 6 | 30 | ≤4 | 20 | Manuelle Rückstellung | 33 | |
Hinweis:
Kalibrierungseinheit auf der Skalenplatte mit „bar“ & „psig“ kann bei Bedarf vom Kunden in „Mpa“ & „kgf/cm2“ geändert werden. Anschlüsse können als British Flare (E), Lötanschluss (C) und Kapillaranschluss (S) ausgewählt werden.
Abmessungen (mm)

Elektrische Nennwerte
|
125V AC |
250V AC |
24V DC |
||
| Nicht-induktiver Strom | 20A | 10A | 10A | ||
| Induktiver Strom | Volllaststrom | 15A | 8A | 8A | |
| Blockierter Rotor | 72A | 64A | |||
Elektrische Verdrahtung
