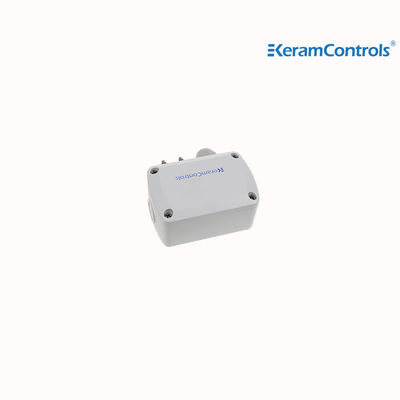

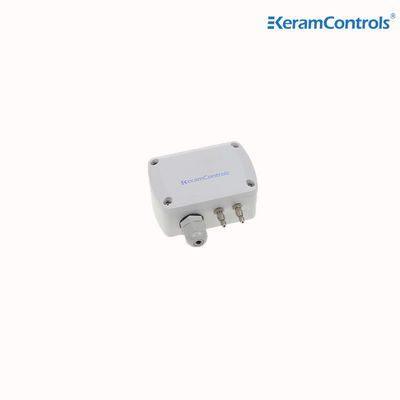

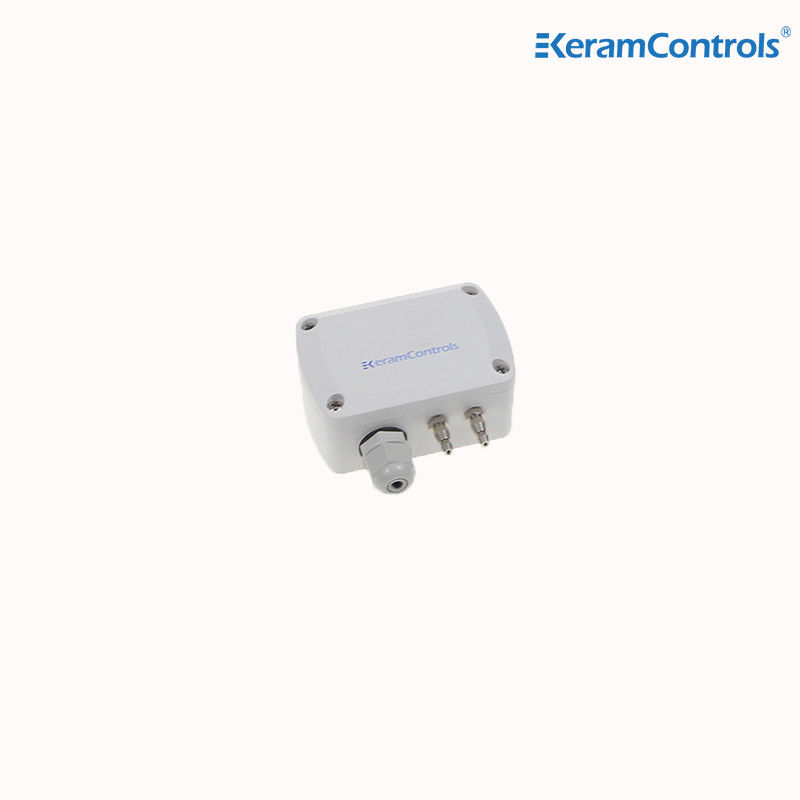

IP65 NEMA4 Dpt-Sensor-Messkreuz fertigte besonders an
| Ausgangssignal: | 4-20mA (3wire) | Lagertemperatur: | -40…+60℃ |
|---|---|---|---|
| Stromverbrauch: | <1.5W | Genauigkeit: | <±1 % FS@-5 bis +65 ℃ |
| Hervorheben |
Sensor Dpt-IP65,Sensor Dpt-NEMA4,Kundengebundenes Messkreuz |
||
Differentialdrucksensor
Beschreibung
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Weil das Signal aus der Wheatstone-Brücke auf dem sensiblen Chip eine gute lineare Beziehung zum Differenzdruck hat,die genaue Messung des gemessenen Differenzdrucks kann realisiert werden.
Der Differenzdrucktransmitter wird in der industriellen Prozesssteuerung, der Durchflussmessung, in medizinischen Instrumenten, in der aerodynamischen Messung, in der hydraulischen und pneumatischen Ausrüstung und in anderen Bereichen weit verbreitet.
Der Differenzdruckmessgerät wird hauptsächlich zur Messung des Differenzdrucks, des Flüssigkeitsniveaus und des Durchflusses verwendet.
In der Erdöl- und petrochemischen Industrie sind Differenzdruck, Flüssigkeitsgehalt und Durchfluss sehr wichtige Parameter, so dass Differenzdrucksender lokale Anzeige, Fernüberwachung,Kontrolle, Alarm und andere Funktionen.
Merkmal
- Die Bereiche liegen zwischen -25/+25Pa und -10000/+10000Pa (je nach Modell)
- Automatische Null-Handkalibrierung
- Spannung, Strom, digitale Signalleistung
- Standardgenauigkeit < ± 1% FS
- IP65-Schutz
- Bei ≤ 100 Pa, Genauigkeit < ± 3%FS±2Pa
Anwendung
- HVAC-System
- Pharmazeutische Reinräume
- Elektronische Reinräume
- Medizinische Reinräume
- Handelsgebäude
- Verkehrsknotenpunkt
Technische Daten
| Modell | KDP110 |
| Maßeinheiten | Dad, mmH2O,inWG,mmHG,KPa,mbar |
| Genauigkeit | < ± 1% FS@-5 bis + 65°C |
| Reaktionszeit | 0.5s |
| Wiederholung der Stabilität | ±0,01 % bei FS/Jahr |
| Entschließung | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Medien | Luft und neutrale Gase |
| Betriebstemperatur | -20...+70°C |
| Speichertemperatur | -40...+60°C |
| Stromverbrauch | < 1,5 W |
| Überdruckdurchlässig | x15 |
| Stromversorgung | 16~30VAC/Gleichstrom (3 Leitungen) / 18~30VDC (2 Leitungen) |
| Ausgangssignal | 4-20mA (zwei Drähte) |
| 4 bis 20 mA ((3 Drähte) | |
| 0~5V/0~10VDC (drei Drähte) | |
| RS-485 | |
| Individualisiert | |
| Auto Null | Manuelle Kalibrierung |
| Wohnmaterial | PC&ABS, UL94V-0 |
| Schutzklasse | IP65/NEMA4 |
| Kabeldrüse | M16*1.5 |
Abmessung
Anpassung des Messbereichs
Ausgangseinstellung ((3 Draht Modell)
Manuelle Nullpunktkorrektur
BestellleitfadenE
KDP110-Range-Output
| Modell | Reichweite | Ausgabe | ||
| KDP110 | -100 ~ +100 Pa | (1) | 4 bis 20 mA ((2 Leitungen) | (E) |
| -1000 ~ + 1000 Pa | (2) | 4 bis 20 mA ((3 Leitungen) | (F) | |
| -2000 bis +2000Pa | (3) | 0-5/0-10V ((3 Leitungen) | (G) | |
| -10000 bis +10000 Pa | (4) | RS-485 | (H) | |
| Individualisiert | ||||
