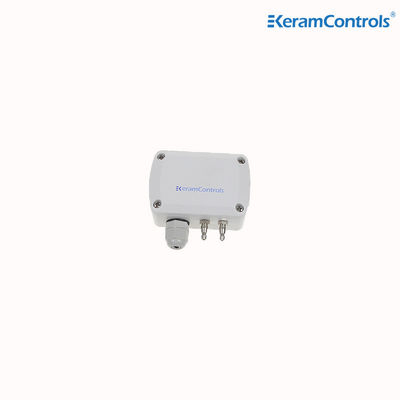

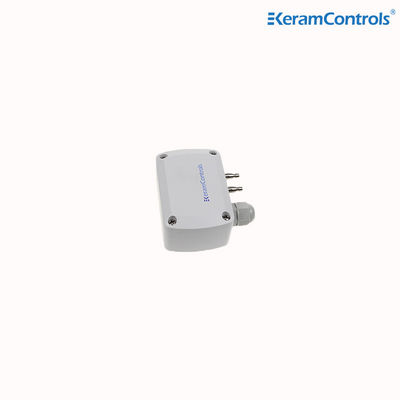

Differenzialer Unterschied-Druck-Sensor des Luftdruckmesser-IP65 für HVAC-System
| Ausgangssignal: | 4-20mA (2wire) | Lagertemperatur: | -40…+60℃ |
|---|---|---|---|
| Stromverbrauch: | <1.5W | Genauigkeit: | <±1 % FS@-5 bis +65 ℃ |
| Betriebstemperatur: | -20 ··· +70°C | ||
| Hervorheben |
differenziales Luftdruckmesser 20mA,Druck-Sensor des Unterschied-2wire,Druck-Sensor des Unterschied-IP65 |
||
Differenzdrucksensor mit Differenzdrucksensor
Beschreibung
Das Funktionsprinzip des Differenzdrucktransmitters ist die Übertragung des Differenzdrucks durch die Standarddrosselungsteile (Düsen, Öffnungsplatten,Venturi-Röhrchen) zum Isolationsdiaphragma auf beiden Seiten des Transmitters durch die Druckrohre auf beiden Seiten des Differenzdrucktransmitters, und überträgt anschließend das Differenzdrucksignal an das Messelement durch die Dichtungsflüssigkeit (Siliziumöl, Fluoröl) im Membran,und dann wird das Messelement das Differenzdrucksignal in das entsprechende elektrische Signal umwandeln und an den Wandler übertragen, schließlich wird es in Standard-elektrische Signale (1~5V, 4~20mA) umgewandelt, nachdem es durch Betriebsverstärker und andere Einheiten verarbeitet wurde.
Um sicherzustellen, daß das Signal während der Übertragung nicht verzerrt wird, ist es notwendig, daß die Anlage des Differenzdrucktransmitters weit vom Kontrollraum entfernt ist.Das Standardstromsignal von 4~20mA wird im Allgemeinen als Übertragungssignal verwendet., und das Kontaktsignal im Kontrollraum wird 1 ~ 5V.
Merkmal
- Die Bereiche liegen zwischen -25/+25Pa und -10000/+10000Pa (je nach Modell)
- Automatische Null-Handkalibrierung
- Spannung, Strom, digitale Signalleistung
- Standardgenauigkeit < ± 1% FS
- IP65-Schutz
- Bei ≤ 100 Pa, Genauigkeit < ± 3%FS±2Pa
Anwendung
- HVAC-System
- Pharmazeutische Reinräume
- Elektronische Reinräume
- Medizinische Reinräume
- Handelsgebäude
- Verkehrsknotenpunkt
Technische Daten
| Modell | KDP110 |
| Maßeinheiten | Dad, mmH2O,inWG,mmHG,KPa,mbar |
| Genauigkeit | < ± 1% FS@-5 bis + 65°C |
| Reaktionszeit | 0.5s |
| Wiederholung der Stabilität | ±0,01 % bei FS/Jahr |
| Entschließung | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Medien | Luft und neutrale Gase |
| Betriebstemperatur | -20...+70°C |
| Speichertemperatur | -40...+60°C |
| Stromverbrauch | < 1,5 W |
| Überdruckdurchlässig | x15 |
| Stromversorgung | 16~30VAC/Gleichstrom (3 Leitungen) / 18~30VDC (2 Leitungen) |
| Ausgangssignal | 4-20mA (zwei Drähte) |
| 4 bis 20 mA ((3 Drähte) | |
| 0~5V/0~10VDC (drei Drähte) | |
| RS-485 | |
| Individualisiert | |
| Auto Null | Manuelle Kalibrierung |
| Wohnmaterial | PC&ABS, UL94V-0 |
| Schutzklasse | IP65/NEMA4 |
| Kabeldrüse | M16*1.5 |
Abmessung
Anpassung des Messbereichs
Ausgangseinstellung ((3 Draht Modell)
Manuelle Nullpunktkorrektur
BestellleitfadenE
KDP110-Range-Output
| Modell | Reichweite | Ausgabe | ||
| KDP110 | -100 ~ +100 Pa | (1) | 4 bis 20 mA ((2 Leitungen) | (E) |
| -1000 ~ + 1000 Pa | (2) | 4 bis 20 mA ((3 Leitungen) | (F) | |
| -2000 bis +2000Pa | (3) | 0-5/0-10V ((3 Leitungen) | (G) | |
| -10000 bis +10000 Pa | (4) | RS-485 | (H) | |
| Individualisiert | ||||
