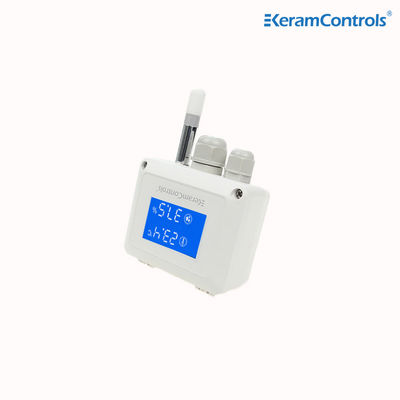

Lcd-Anzeigen-Rohrleitungstemperatur-und Feuchtigkeits-Übermittler 4-20mA
| Betriebsfeuchtigkeit: | 0...100 % RH | Temperaturbereich: | DIP-Schalter |
|---|---|---|---|
| Anzeige: | Blacklight LCD | Temperaturbereich: | −35 ··· °C +80 |
| Temperatur-Genauigkeit: | ±0.3°C (20-60°C) | Luftfeuchtigkeitsbereich: | 0 ··· 100% RELATIVE FEUCHTIGKEIT |
| Feuchtigkeit-Genauigkeit: | ±2% (0-90% @25°C)/±3% (90-100% @25°C) | Ausgabe: | 4-20mA/0-5V/0-10V/RS-485 |
| Betriebstemperatur: | -35 ··· +70°C | ||
| Hervorheben |
Rohrleitungstemperatur-und Feuchtigkeits-Übermittler,CER Temperatur-und Feuchtigkeits-Übermittler,Feuchtigkeits-Übermittler des Temp-M20 |
||

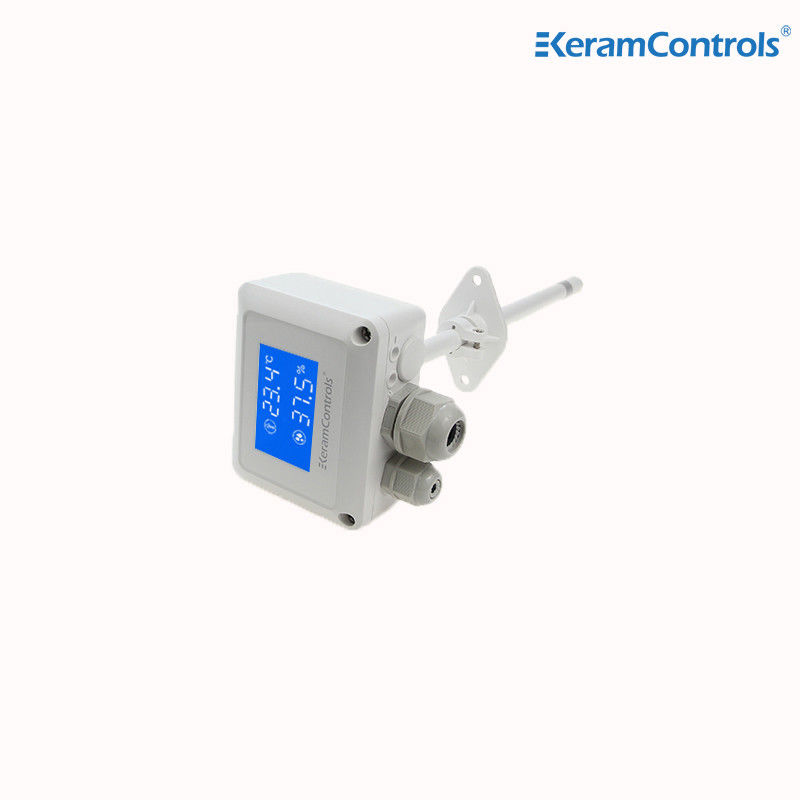

4-20mA LCD-Display-Temperatur- und Luftfeuchtigkeitstransmitter für Kanaltemperaturen
Beschreibung
Um die Genauigkeit und Stabilität der Messung zu gewährleisten, sollte die Verwendung des Luftfeuchtigkeitssensors in der Atmosphäre von Säure, Alkali und organischen Lösungsmitteln vermieden werden.Vermeiden Sie auch die Verwendung in staubigen Umgebungen.Um die Luftfeuchtigkeit des zu messenden Raumes richtig abzubilden, ist es auch notwendig, den Sensor nicht in eine toten Ecke zu legen, die zu nah an der Wand liegt oder keine Luftzirkulation hat.Wenn der Messraum zu groß ist, sollten mehrere Sensoren platziert werden.
Merkmal
- LCD-Bildschirm
Großformatige Hintergrundbeleuchtungsanzeige
- Schal, durch Scharnier verbunden
Bequemere Verkabelung und Einstellung
- M16 M20 Doppelkabeldrüse
Kabelgröße φ5...12 mm
- Glatte und flache Oberfläche
Verhinderung der Verschmutzung der Oberfläche der Schale in rauen Umgebungen
- IP65/NEMA4
Anwendung
- HVAC-System
- Gewächshaus
- Transport von Lebensmitteln
- Kälte und Kühlung
- Überwachung der Umgebung im Reinraum
Technische Daten
| Modell | KTH 500 |
| Stromversorgung | 16-30VDC (zwei Leitungen 4-20mA)/16-30V Wechselstrom oder V-Gleichstrom (0-5V/0-10V/4-20mA/RS-485) |
| Ausgabe | 4-20mA/0-5V/0-10V/RS-485 |
| Betriebstemperatur | -30...+70°C |
| Speichertemperatur | -40...+60°C |
| Betriebsfeuchtigkeit | 0...100% RH |
| Temperaturbereich | DIP-Schalter |
| Anzeige | Bildschirm |
| Höchstgeschwindigkeit des Windes/Strömungsgeschwindigkeit | 30 m/s |
| Elektromagnetische Konformität | EN61326-1, Industrieumwelt |
| Wohnmaterial | PC&ABS, UL94V-0 |
| Schutzklasse | IP65/NEMA 4 |
| Kabeldrüse | M16*1.5 |
| Messleistung-Temperatur | |
| Messbereich | -35...+80°C |
| Genauigkeit | ± 0,3°C ((20-60°C) |
| Temperaturabhängigkeit | ± 0,01°C/°C |
| Messleistung - Luftfeuchtigkeit | |
| Messbereich | 0...100% RH |
| Genauigkeit | ±2% (±0-90% bei 25°C) /±3% (±90-100% bei 25°C) |
| Stabilität in typischen HVAC-Anwendungen | ± 0,01 RH/Jahr |
Abmessung (mm)
Anpassung des Messbereichs
Anleitung zur Bestellung
KTH500"Ausgang"Installation"Filter
| Modell | Ausgabe | Einrichtung | Filter | |||
| KTH 500 | 4 bis 20 mA ((2 Leitungen) | (E) | Wand | (W) | PTFE | (P) |
| 4 bis 20 mA ((3 Leitungen) | (F) | Kanal | (D) | mit einer Breite von nicht mehr als 15 mm | (S) | |
| 0-5V/0-10VAD (drei Leitungen) | (G) | |||||
| RS-485 | (H) | |||||
