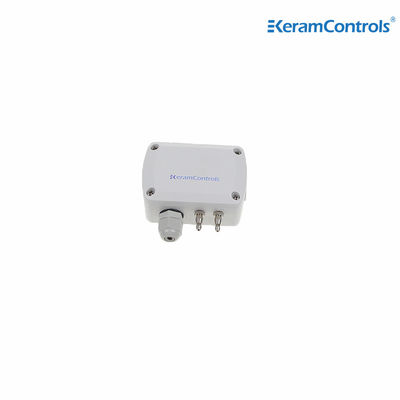

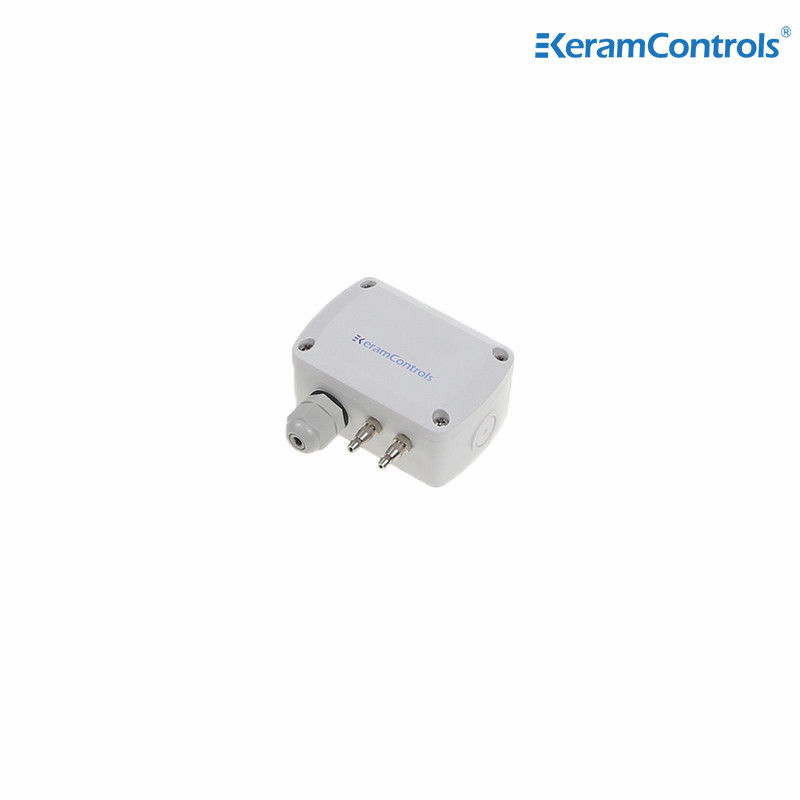

Differenziales Luftdruckmesser IP65 NEMA4 für HVAC-System
| Ausgangssignal: | 4-20mA (Draht 2) u. 4-20mA (Draht 3) u. 0-5/0-10VDC (Draht 3) u. RS-485 | Betriebstemperatur: | -20...+70°C |
|---|---|---|---|
| Stromverbrauch: | <1.5W | Genauigkeit: | <±1 % FS@-5 bis +65 ℃ |
| Schutzklasse: | IP65 | Gehäusematerial: | PC&ABS, UL94-V0 |
| Hervorheben |
Differenziales Luftdruckmesser IP65,Luftdruckmesser NEMA4,Hvac-System DPT |
||
Differenzdrucksensor
Beschreibung
Differentialdrucktransmitter können in einer Reihe von Industriezweigen für die Reaktions- und Prozessüberwachung eingesetzt werden, wobei sie eine hohe Beständigkeit gegen korrosive Medien und Luftfeuchtigkeit aufweisen.Die Membranen sind typischerweise aus Edelstahl gefertigt und von Natur aus gegen Oxidation und Gasadsorption in Rauchrohrleitungen resistent.Inkonel-Diaphragmen können für eine verbesserte Widerstandsfähigkeit gegen Salzwasser in der Seewasserstoffforschung verwendet werden.
Das elektronische Modul kann so kalibriert werden, dass es für trockene und nasse Bein-Anwendungen geeignet ist und genaue Druckwerte für verdampfende oder kondensierende Materialien liefert.Ausgewählte Differenzdrucktransmitter verfügen auch über drahtlose Kommunikation, um die Fernüberwachung von Druckmessungen in potenziell gefährlichen Anwendungen zu ermöglichen.
Weitere Anwendungen von Differenzdrucktransmittern sind die Überwachung von Niedertemperaturreaktionstanks im chemischen Sektor und die Überwachung von Filtrationen für eine Reihe von Strömungssystemen.
Merkmal
- Die Bereiche liegen zwischen -25/+25Pa und -10000/+10000Pa (je nach Modell)
- Automatische Null-Handkalibrierung
- Spannung, Strom, digitale Signalleistung
- Standardgenauigkeit < ± 1% FS
- IP65-Schutz
- Bei ≤ 100 Pa, Genauigkeit < ± 3%FS±2Pa
Anwendung
- HVAC-System
- Pharmazeutische Reinräume
- Elektronische Reinräume
- Medizinische Reinräume
- Handelsgebäude
- Verkehrsknotenpunkt
Technische Daten
| Modell | KDP110 |
| Maßeinheiten | Dad, mmH2O,inWG,mmHG,KPa,mbar |
| Genauigkeit | < ± 1% FS@-5 bis + 65°C |
| Reaktionszeit | 0.5s |
| Wiederholung der Stabilität | ±0,01 % bei FS/Jahr |
| Entschließung | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Medien | Luft und neutrale Gase |
| Betriebstemperatur | -20...+70°C |
| Speichertemperatur | -40...+60°C |
| Stromverbrauch | < 1,5 W |
| Überdruckdurchlässig | x15 |
| Stromversorgung | 16~30VAC/Gleichstrom (3 Leitungen) / 18~30VDC (2 Leitungen) |
| Ausgangssignal | 4-20mA (zwei Drähte) |
| 4 bis 20 mA ((3 Drähte) | |
| 0~5V/0~10VDC (drei Drähte) | |
| RS-485 | |
| Individualisiert | |
| Auto Null | Manuelle Kalibrierung |
| Wohnmaterial | PC&ABS, UL94V-0 |
| Schutzklasse | IP65/NEMA4 |
| Kabeldrüse | M16*1.5 |
Abmessung
Anpassung des Messbereichs
Ausgangseinstellung ((3 Draht Modell)
Manuelle Nullpunktkorrektur
BestellleitfadenE
KDP110-Range-Output
| Modell | Reichweite | Ausgabe | ||
| KDP110 | -100 ~ +100 Pa | (1) | 4 bis 20 mA ((2 Leitungen) | (E) |
| -1000 ~ + 1000 Pa | (2) | 4 bis 20 mA ((3 Leitungen) | (F) | |
| -2000 bis +2000Pa | (3) | 0-5/0-10V ((3 Leitungen) | (G) | |
| -10000 bis +10000 Pa | (4) | RS-485 | (H) | |
| Individualisiert | ||||
